토목 현장 우수 저류지 시공 (다목적 저류지, 호안 자재, 준설)

앞선 우수 시리즈에서 우수관로와 배수체계, 우수관로 시공, 우수 맨홀, 우수관로 검사까지 정리했습니다. 그런데 택지 현장의 빗물이 우수관로를 지나 곧바로 하천으로 방류되는 것은 아닙니다. 중간에 빗물을 모아 두는 저류지가 있기 때문입니다.

택지를 조성하면 흙으로 덮여 있던 땅이 도로와 건물, 포장면으로 바뀝니다. 빗물이 땅속으로 스며드는 양은 줄고 지표면을 따라 흘러나오는 물은 많아집니다. 저류지는 이렇게 늘어난 우수를 일시적으로 저장한 뒤 계획된 방식으로 방류해 하류의 배수 부담을 줄이는 시설입니다. 이번 글에서는 오송과 청주 현장에서 저류지를 시공하고 인수인계하면서 겪었던 일들을 정리해 보겠습니다.

다목적 저류지에서 저류 중심으로, 용량은 재해영향평가로

예전 오송 현장의 저류지는 다목적 저류지였습니다. 비가 많이 올 때는 빗물을 담지만, 평소에는 바닥이 비어 있어서 주민들이 인라인스케이트를 타거나 운동할 수 있는 공간으로 쓰였습니다. 그런데 요즘 청주 현장부터는 운동시설을 겸하기보다 물을 저류하는 본래 목적에 더 무게를 두는 경우가 많아졌습니다.

저류지의 규모는 현장에서 정하는 것이 아닙니다. 개발사업을 하면 재해영향평가에서 개발 후 늘어나는 빗물의 양과 재해 영향을 검토하고, 그만큼을 담아 둘 저류 용량을 정합니다. 현장에서는 이 용량에 맞춰 저류지를 시공합니다. 저류지에는 모인 물을 정해진 양만큼씩 내보내는 유출부와, 계획 용량을 넘을 만큼 비가 왔을 때 물이 넘쳐 나가도록 만든 비상 출구인 월류부가 있습니다.

저류지 시공과 호안자재 선택

저류지는 땅을 넓고 깊게 파는 공사라 공사 중에도 물이 계속 모여듭니다. 그래서 하천공사처럼 먼저 물돌리기를 해 놓고 터파기를 시작했습니다(하천 가물막이 시공). 물을 돌려놓은 뒤에는 사면 보호공을 시공하고, 설계에 따라 바닥에 U형 측구를 설치합니다. U형 측구는 비가 그친 뒤 바닥에 남은 물을 모아 빼내는 시설인데, 현장마다 있는 곳도 있고 없는 곳도 있습니다.

청주 현장에서는 바닥 U형 측구는 계획되어 있었지만, 측구에 모인 물을 하천으로 내보낼 관로가 없었습니다. 그래서 관로를 새로 설치했습니다. 보강토 옹벽 시공 글의 단양 현장 집수정처럼, 물을 모으는 시설은 그 물이 최종적으로 빠져나갈 곳까지 이어져 있는지 꼭 확인해야 합니다.

사면 보호 자재는 LH 설계지침(토목)의 저류지 호안자재 선정 기준을 따릅니다. 경제적인 자재를 우선 적용하되, 홍수위 상단에서 둑마루까지는 떼붙임을 원칙으로 하고, 발파석처럼 현장에서 나온 자재는 경제성을 검토해 우선 사용하도록 되어 있습니다. 핵심은 홍수 때 저류지 안의 소류력(흐르는 물이 사면을 끌고 가려는 힘)과 유속을 계산해서, 그 힘을 견디는 자재를 고르는 것입니다. 아래 표는 LH 설계지침(토목) 2025년 11월 개정본 기준입니다.

자재	허용소류력 kPa (kgf/㎡)	허용유속 (m/s)
식생호안 (떼붙임, 초본류 등)	0.02 (2.0)	2.0
식생매트	0.035 (3.5)	4.3
환경블록·호안블록	0.2~0.35 (20.0~35.0)	8.0
돌 고정 네트형 (스톤네트)	0.16~0.3 (16.0~30.0)	6.5
돌붙임	0.1~0.6 (10.0~60.0)	4.0~8.0



떼붙임은 유속 2m/s까지 견디지만 블록류는 8m/s까지 견딥니다. 그래서 같은 저류지라도 물이 들어오는 세기에 따라 자재가 달라집니다. 실제로 오송 현장의 저류지는 사면을 옹벽블록으로 시공했고, 청주 현장에서는 호안블록으로 시공한 곳도 있고 식생매트로 시공한 곳도 있었는데, 큰 용량의 빗물이 한꺼번에 들어오는 유입부에는 돌붙임을 시공한 곳도 있었습니다. 물이 세게 부딪히는 수충부에는 유실에 강한 자재를 쓰라는 기준이 현장에서는 이렇게 적용됐습니다.

사면 경사는 1:2가 원칙입니다. 저류 용량을 맞추거나 땅이 부족해서 경사를 더 세워야 할 때는, 비탈면 안정 검토를 거쳐 호안자재를 바꾸거나 옹벽 같은 구조물을 둘 수 있습니다.

우수관로가 바뀌면 저류지도 바뀐다

저류지는 혼자 떨어진 시설이 아니라 현장 전체 우수관로의 끝에 있는 시설입니다. 공사 중에 우수관로의 관경이나 관 종류, 수량이 바뀌면 저류지로 들어오는 물의 양과 흐름도 달라집니다. 그러면 저류지 용량을 다시 검토해야 하고, 유출부와 월류부의 위치나 크기까지 바꿔야 하는 경우가 생깁니다.

그래서 우수관로를 변경할 때는 그 구간만 보고 끝내지 말고, 그 물이 결국 모이는 저류지까지 함께 확인해야 합니다. 둘을 따로 진행하면 나중에 서로 맞지 않는 부분이 생기기 쉽습니다.

인수인계와 저류지 준설, 유지관리가 더 어렵다

저류지는 준공 후 지자체로 인수인계됩니다. 이때 설계에는 없는데 저류지 표지판과 설명판을 설치해 달라는 지자체가 많습니다. 평소에는 물이 없어서 주민들이 어떤 시설인지 모르니 안내가 필요하다는 취지입니다. 표준시방서(KCS 34 70 20)에도 저류지 안내·경고판은 "설계도서에 따라" 설치하도록 되어 있어서, 설계에 빠져 있으면 인수인계 막바지에 추가로 준비해야 합니다. 공사 중에 미리 협의해 두는 것이 좋습니다.

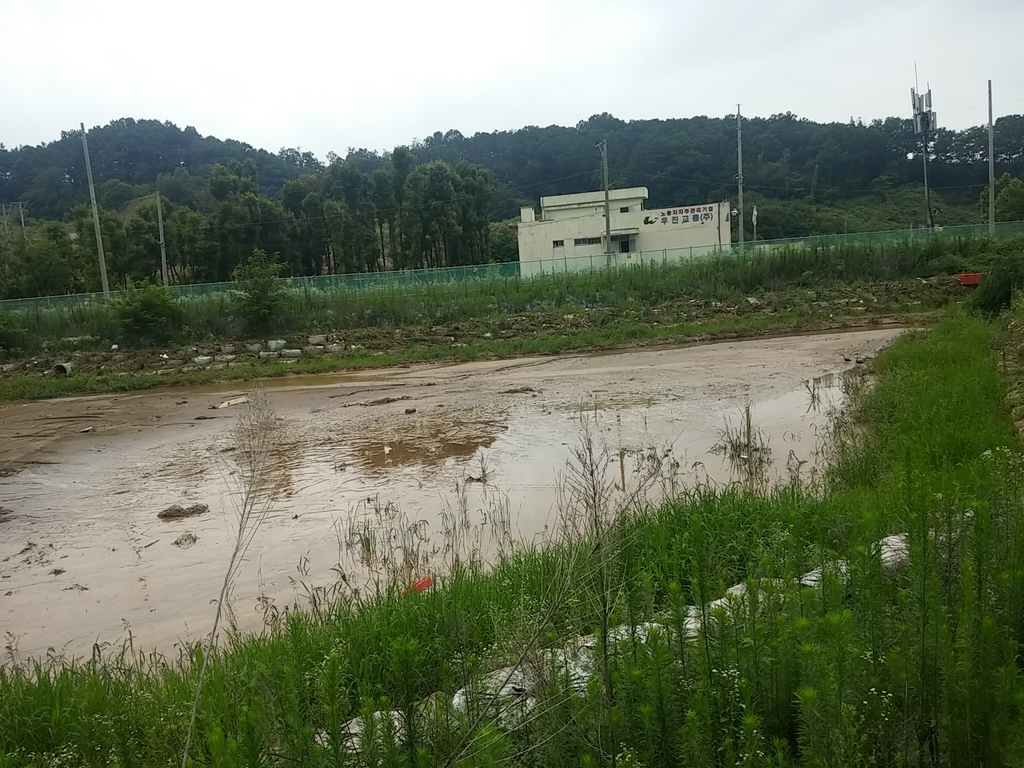

더 어려운 것은 준설입니다. 현장 곳곳의 우수관로를 타고 흘러온 흙과 모래가 저류지 바닥에 쌓이고, 유출관과 월류관에도 퇴적물이 쌓입니다. 그런데 바닥에 U형 측구가 없는 저류지는 물이 어느 정도 항상 차 있고, 진입로도 사면까지만 나 있는 경우가 많아서 장비를 바닥까지 내릴 수가 없었습니다. 한번은 어쩔 수 없이 준설차로 준설을 했는데, 작업이 너무 오래 걸리고 퍼낼 수 있는 양도 적어서 준설량에 비해 비용이 많이 들어갔습니다.

현장 저류지 토사 유입 퇴적토 사진

반대로 오송의 또 다른 현장에서는 진입로를 저류지 바닥까지 설치해 두어서, 퇴적물이 쌓여도 장비가 바로 내려가 작업할 수 있었습니다. 같은 저류지라도 진입로가 어디까지 이어지느냐에 따라 준설의 난이도와 비용이 완전히 달라졌습니다. 이 경험을 바탕으로 유지관리를 위해 꼭 챙겨야 할 것을 정리하면 이렇습니다.

• 바닥까지 내려가는 진입로: 표준시방서에서도 유지관리용 도로는 중장비가 다녀도 버티고, 진입과 운행, 방향 전환까지 가능해야 한다고 되어 있습니다.
• 도로와 연결되는 접근로: 진입로가 있어도 바깥 도로에서 저류지까지 장비가 들어올 길이 없으면 소용이 없습니다.
• 울타리와 시건장치: 비가 오면 물이 차는 시설이라 울타리와 출입문 시건장치는 선택이 아니라 필수입니다.

저류지는 우수관로의 마지막 정거장

저류지를 시공하고 인수인계하면서 느낀 것은, 저류지가 현장 우수 시스템 전체의 결과물이라는 점입니다. 우수관로가 바뀌면 저류지가 바뀌고, 우수관로로 흘러온 퇴적물은 결국 저류지 바닥에 쌓입니다.

그래서 저류지는 땅을 파고 사면을 보호하는 공사로만 보면 안 됩니다. 들어오는 물, 나가는 물, 쌓이는 흙, 그리고 준공 후 장비가 내려갈 길까지 함께 생각해야 하는 시설입니다. 준공할 때 한 번 만드는 진입로 하나가 그 뒤 수십 년 동안의 유지관리 비용을 좌우합니다.
