택지조성공사를 처음 보면 우수공사는 단순히 비가 올 때 물을 빼주는 공사처럼 보입니다. 하지만 실제 현장에서는 토공사와 도로공사, 상하수도공사와 함께 부지 전체의 높이와 물의 흐름을 맞춰가는 중요한 공종입니다.
토공사를 통해 도로와 블럭의 높이가 만들어지면 자연상태에서 흐르던 물길도 달라집니다. 그래서 비가 왔을 때 물이 어디에서 모이고, 어떤 시설을 거쳐, 최종적으로 어디로 빠져나갈지를 미리 계획해야 합니다. 26년 넘게 토목 현장을 다니다 보니 우수공사는 평소에는 잘 보이지 않지만, 비가 많이 오는 날 제대로 시공했는지가 확실하게 드러나는 공종이라는 생각이 듭니다.
택지조성공사에서 우수공사가 중요한 이유
비가 내리면 도로와 블럭, 녹지와 경사면에 떨어진 빗물이 낮은 곳으로 이동합니다. 이 물을 그대로 방치하면 도로에 물이 고이거나 성토부가 침식되고, 공사 중인 터파기 구간으로 물이 몰릴 수도 있습니다.
그래서 설계 단계에서 도로의 종단·횡단 구배와 측구, 집수정, 우수관로, 맨홀 등의 위치를 함께 계획합니다. 각각의 시설이 따로 움직이는 것이 아니라 하나의 배수체계로 연결되어 있다고 보면 이해하기 쉽습니다.
특히 우수관로는 시작점부터 끝점까지 높이와 구배가 맞아야 물이 계획된 방향으로 흐를 수 있습니다. 그래서 현장에서는 관로를 설치하기 전과 설치하는 과정에서 측량을 반복하며 계획고를 확인합니다.
도로와 배수시설에 관한 국가건설기준은 국가건설기준센터(KCSC)에서 확인할 수 있습니다.
비가 오면 물은 어디로 흘러갈까?
택지조성공사의 우수 배수체계를 단순하게 보면 빗물 → 집수시설 → 우수관로 → 맨홀 → 최종 방류지점의 흐름입니다.
예를 들어 도로에 떨어진 빗물은 도로의 횡단구배를 따라 측구나 집수정으로 모이고, 집수된 물은 우수관로를 통해 이동합니다. 여러 관로에서 모인 물은 더 큰 관로로 흘러가고 최종적으로 하천이나 기존 배수시설 등 계획된 방류지점으로 빠져나갑니다.
현장에서 집수정이나 맨홀을 보면 평소에는 물이 거의 없어 별것 아닌 시설처럼 보이지만, 집중호우가 내리면 가장 바빠지는 시설입니다. 결국 우수공사는 물을 필요한 곳으로 보내는 공사가 아니라 물이 흘러가야 할 길을 만들어주는 공사라고 생각하면 이해하기 쉽습니다.
우수관로와 공사 중 가배수·침사지
우수관로는 현장 조건과 관종에 따라 세부 시공방법이 달라지지만 일반적으로 측량, 터파기, 바닥 정리, 관 설치, 접합 및 높이 확인, 맨홀·집수정 설치, 되메우기 등의 순서로 진행됩니다.
이때 중요한 것은 관을 묻는 것보다 설계된 위치와 높이, 구배를 정확하게 유지하는 것입니다. 관 주변의 되메우기가 제대로 되지 않으면 나중에 도로 침하로 이어질 수 있기 때문에 관 설치와 되메우기를 함께 관리해야 합니다.
그런데 택지조성공사 초기에는 아직 최종 우수관로가 완성되지 않은 구간이 많습니다. 이때는 공사 중 빗물을 처리하기 위해 가배수로와 침사지를 함께 운영합니다. 가배수로는 공사 중 물이 흘러가는 임시 배수로이고, 침사지는 빗물에 섞여 내려오는 흙이나 토사가 가라앉을 수 있도록 물의 흐름을 늦춰주는 시설입니다.
여기서 중요한 것은 현장 안의 시설만 보는 것이 아닙니다. 침사지에서 물이 빠져나가는 기존 관로와 현장 밖 도로, 하천 등 주변 배수시설까지 함께 확인해야 합니다.
청주에서 근무하던 현장에서도 이런 경험이 있었습니다. 당시 침사지 한 곳의 유출수가 하천이 아니라 지구계 밖 기존 관로로 연결되어 있었습니다. 평소에는 큰 문제가 없어 보였지만 어느 날 예상보다 많은 집중호우가 한꺼번에 내리면서 상황이 달라졌습니다.

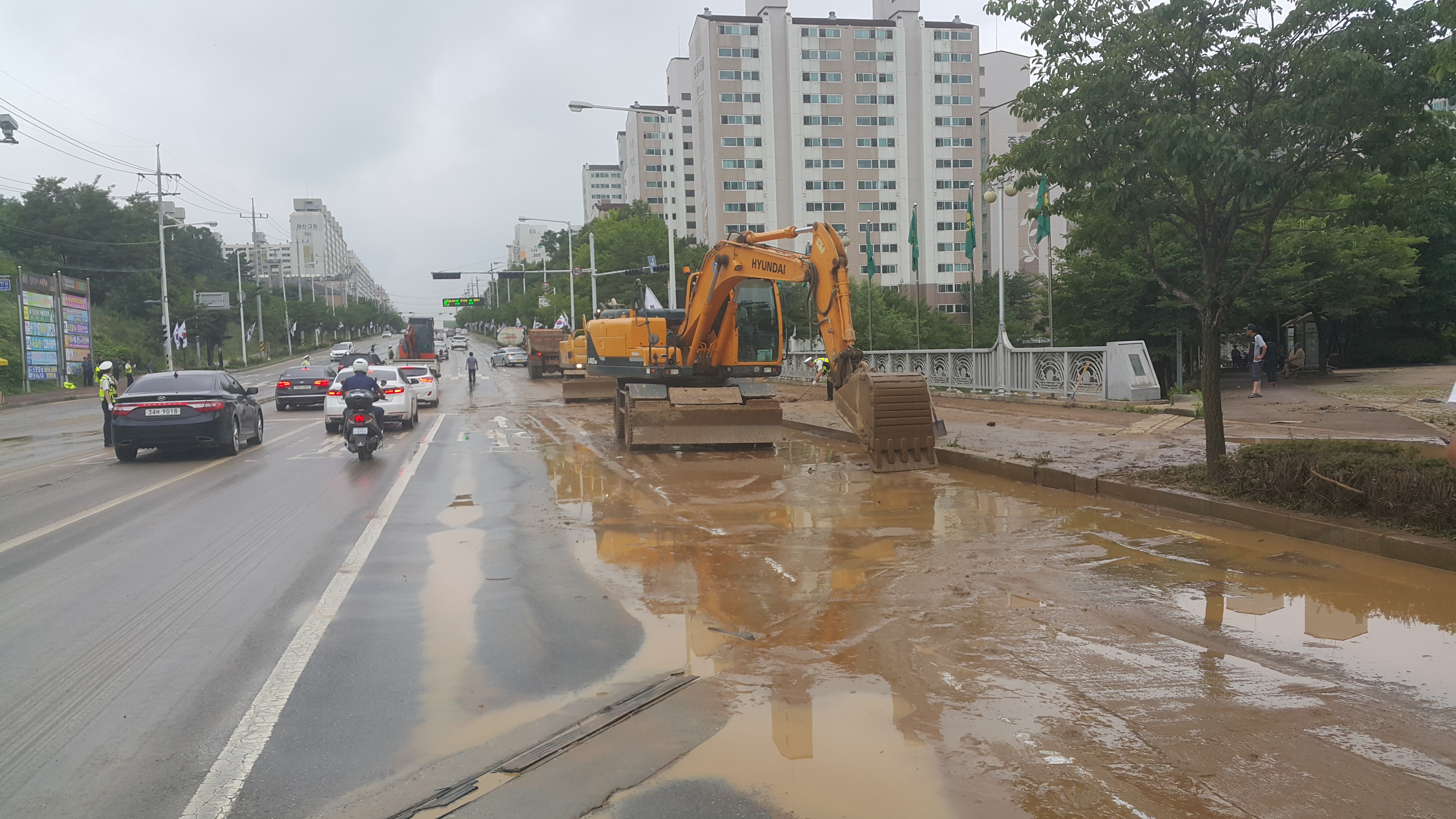

침사지로 들어오는 물의 양이 급격하게 늘었는데 기존 유출 관로가 그 물을 모두 처리하지 못하면서 침사지가 넘쳤고, 결국 흙탕물이 지구계 밖으로 범람했습니다. 문제는 현장 밖에서도 이어졌습니다. 가로수에서 떨어진 낙엽이 빗물받이를 막으면서 도로 배수가 제대로 되지 않았고, 차량을 통제해야 할 정도로 도로가 침수됐습니다.
복구와 피해보상까지 이어지면서 현장에서는 상당히 애를 먹었습니다. 그 일을 겪고 난 뒤부터는 비가 많이 온다는 예보가 있으면 현장 안의 가배수로와 침사지만 보는 것이 아니라 현장 밖 기존도로의 빗물받이와 기존 관로까지 확인하게 됐습니다.
비가 오기 전에 낙엽이나 토사로 막힌 빗물받이를 직접 청소하러 다닌 적도 많았습니다. 당시에는 단순히 청소하는 일처럼 보였지만 지나고 보니 물이 빠져나가는 마지막 출구를 관리하는 일이기도 했습니다.
초기우수 처리시설은 왜 필요할까?
우수공사에서 빼놓을 수 없는 것이 초기우수입니다. 비가 처음 내리기 시작하면 도로와 공사장 바닥, 토지 표면에 쌓여 있던 흙과 먼지, 각종 오염물질이 빗물에 섞여 내려갈 수 있습니다. 특히 공사 중인 현장은 토사가 노출된 곳이 많기 때문에 강우가 발생하면 토사와 부유물질이 배수시설로 유입될 가능성이 있습니다.
그래서 비점오염원 설치신고 대상 사업의 경우에는 공사 중 발생하는 비점오염물질을 줄이기 위한 비점오염저감시설을 계획하고 운영하게 됩니다. 현행 「물환경보전법 시행규칙」 제75조는 법 제53조제1항제1호에 따른 사업에서 공사 중 발생하는 비점오염물질을 처리하기 위한 비점오염저감시설을 공사개시 전 설치하도록 정하고 있습니다.
다만 모든 택지조성 현장에 동일한 형태의 초기우수 처리시설을 설치하는 것은 아닙니다. 사업의 규모와 종류, 주변 수계, 인허가 조건과 비점오염저감계획 등에 따라 적용 여부와 시설의 종류·규모가 달라질 수 있습니다.
공사 중에는 최종 우수관로가 없거나 일부만 설치된 상태에서 비가 올 수 있기 때문에 초기우수 처리와 함께 가배수로와 침사지 등을 종합적으로 관리하는 것이 중요합니다.
비점오염저감시설의 설치시점과 관련된 내용은 국가법령정보센터 물환경보전법 시행규칙 제75조에서 확인할 수 있으며, 시설의 설치기준은 같은 시행규칙 제76조 및 별표 17에서 확인할 수 있습니다.
우수공사는 비가 와야 제대로 알 수 있다
우수공사는 맑은 날에는 잘못된 부분을 찾아내기 어려운 공종입니다. 관로 안에는 물이 거의 흐르지 않고 집수정이나 맨홀도 비어 있기 때문입니다.
하지만 비가 많이 오면 상황이 달라집니다. 물이 어디로 모이는지, 가배수로가 넘치지는 않는지, 침사지가 충분히 받아낼 수 있는지, 현장 밖 기존 배수시설까지 물이 제대로 빠져나가는지가 한꺼번에 드러납니다.
청주 현장에서 침사지가 넘치고 도로까지 침수됐던 경험을 겪고 나서 저는 우수공사를 볼 때 현장 경계 안만 보지 않게 됐습니다. 현장 안에서 아무리 배수시설을 잘 만들어 놓아도 마지막 출구가 막히면 물은 결국 다른 곳으로 넘쳐흐르기 때문입니다.
토목공사에서 물은 우리가 원하는 방향으로만 움직여주지 않습니다. 그래서 우수공사는 도면에 표시된 시설을 만드는 것으로 끝나는 것이 아니라, 실제로 비가 왔을 때 물이 어디로 흘러가는지를 확인하고 관리하는 공사라고 생각합니다.
택지조성공사는 토공사만 끝낸다고 완성되는 것이 아닙니다. 토공으로 부지의 높이를 만들고 토공과 도로, 우수, 오수, 상수도 같은 여러 공종을 서로 맞춰가면서 사람이 생활할 수 있는 도시의 기본 틀을 만들어갑니다.
그중에서도 우수공사는 평소에는 눈에 잘 띄지 않지만 집중호우가 발생했을 때 가장 분명하게 역할을 보여주는 공종입니다. 26년 넘게 토목 현장을 다니면서 느낀 것은 물을 잘 처리하는 현장이 결국 공사도 안정적으로 진행된다는 것입니다.
다음 글에서는 택지조성공사에서 우수공사와 함께 빠질 수 없는 오수공사를 다뤄보겠습니다. 같은 관로공사처럼 보이지만 우수와 오수는 목적과 처리 과정이 전혀 다르기 때문에 현장에서는 구분해서 관리해야 합니다.
