토목 현장 도로공사 노면 표시 (차선도색, 표지판, 안전시설)

도로공사가 마무리 단계에 들어가면 차선도색과 교통표지판, 각종 안전시설을 설치합니다. 운전자 입장에서는 도로에 차선을 그리고 표지판을 세우는 정도로 보이지만 실제 현장에서는 그 전에 여러 기관의 협의와 교통 흐름에 대한 검토가 이루어집니다.

특히 택지조성공사는 사업지구 안의 도로만 바뀌는 것이 아닙니다. 택지가 조성되면서 주변 기존도로의 교통량과 차량 흐름에도 영향을 줄 수 있기 때문에 지구계 밖 도로의 차선이나 교통시설까지 변경하는 경우가 있습니다.

저도 오송 현장에서 이런 과정을 경험한 적이 있습니다. 처음에는 교통영향평가 결과에 따라 차선을 시공했지만 실제 차량이 통행하면서 예상하지 못했던 문제가 발생했습니다. 결국 차선을 여러 차례 변경해야 했는데, 한 구간을 무려 다섯 번이나 다시 시공했던 경험입니다.

노면표시는 교통영향평가부터 계획한다

노면표시는 차선, 정지선, 횡단보도, 진행방향 등을 도로에 표시하는 시설입니다. 쉽게 말하면 운전자와 보행자가 도로를 어떻게 이용해야 하는지를 알려주는 표시입니다.

택지나 대규모 개발사업에서는 교통량과 주변 도로의 차량 흐름 등을 검토하는 교통영향평가가 이루어지고, 그 결과를 바탕으로 차선과 교통안전시설을 계획하게 됩니다.

국토교통부에서도 교통영향평가 업무의 객관성과 일관성을 높이기 위한 업무 매뉴얼을 마련해 활용하고 있습니다(출처: 국토교통부).

따라서 현장에서는 단순히 도면에 그려진 차선을 보고 시공하는 것보다 해당 차선이 어떤 교통계획에 따라 결정됐는지 확인하는 것이 중요합니다.

오송 현장에서 차선을 다섯 번 시공했다

오송 택지조성공사 현장에서 있었던 일입니다. 택지가 조성되면서 사업지구 밖에 있는 기존도로도 교통 흐름의 영향을 받게 됐고, 교통영향평가에서 나온 계획에 따라 기존도로의 차선을 다시 시공했습니다.

처음에는 계획대로 차선을 설치했기 때문에 공사 자체에는 문제가 없었습니다. 그런데 실제 차량이 통행하기 시작하면서 해당 구간에서 사고가 계속 발생했습니다.

사고가 발생하면 관련 기관과 설계 측에서 원인을 검토하고 차선 위치나 차량 진행 방향 등을 다시 조정했습니다. 그리고 변경된 계획에 맞춰 차선을 다시 시공했습니다.

그런데 한 번 변경한다고 문제가 해결되지 않았습니다. 다시 사고가 발생하고 또 차선을 변경하는 과정이 반복됐습니다. 결국 한 구간의 차선을 다섯 번이나 다시 시공하게 됐습니다.

제가 현장에서 직접 겪어보니 도로는 도면과 교통영향평가 결과만으로 모든 상황을 완벽하게 예측하기는 어렵다는 생각이 들었습니다. 실제 차량이 통행하면서 예상하지 못했던 문제가 나타날 수도 있기 때문입니다.

물론 차선을 현장에서 임의로 변경할 수 있는 것은 아닙니다. 관련 기관과 설계, 교통 분야의 검토와 협의를 거쳐 변경해야 합니다. 하지만 시공 과정에서 발견되는 문제를 정확하게 전달하고 개선하는 것도 현장에서는 중요한 역할이라고 생각합니다.

차선도색은 노면 상태도 중요하다

아스콘 포장이 끝났다고 바로 차선도색을 할 수 있는 것은 아닙니다. 노면에 흙이나 먼지, 이물질 등이 남아 있으면 도료가 제대로 부착되지 않을 수 있기 때문에 도색 전에 노면 상태를 확인해야 합니다.

특히 비가 오거나 노면이 젖은 상태에서는 작업 조건을 확인해야 합니다. 도색을 한 뒤에도 충분히 건조될 시간을 확보해야 하고, 차량이 너무 빨리 통행하면 도료가 손상될 수 있습니다.

차선도색은 도로공사의 마지막 단계에 가까운 공정이지만 오히려 준공 일정과 맞물려 작업이 급해지는 경우가 있습니다. 그래서 날씨와 노면 상태를 확인하면서 작업 시기를 조정하는 것이 중요합니다.

도로안내표지판은 기초 터파기를 주의한다

도로안내표지판은 크기가 큰 경우가 많고, 표지판을 지지하기 위한 기초도 상당한 크기로 설치됩니다. 따라서 표지판 기초를 시공하기 위해 터파기를 할 때는 지하에 매설된 관로를 반드시 확인해야 합니다.

도로 아래에는 상수도, 오수, 우수, 전기, 통신, 도시가스 등 여러 관로가 지나가는 경우가 있습니다. 표지판 기초 위치만 보고 장비로 바로 터파기를 하면 기존 관로를 손상시킬 위험이 있습니다.

저는 이런 작업은 터파기 전에 설계도면과 지장물 현황을 확인하고 실제 현장에서도 관로 위치를 다시 확인하는 것이 중요하다고 생각합니다. 특히 기존도로는 오래전에 설치된 관로가 예상했던 위치와 조금 다른 경우도 있기 때문에 더욱 조심해야 합니다.

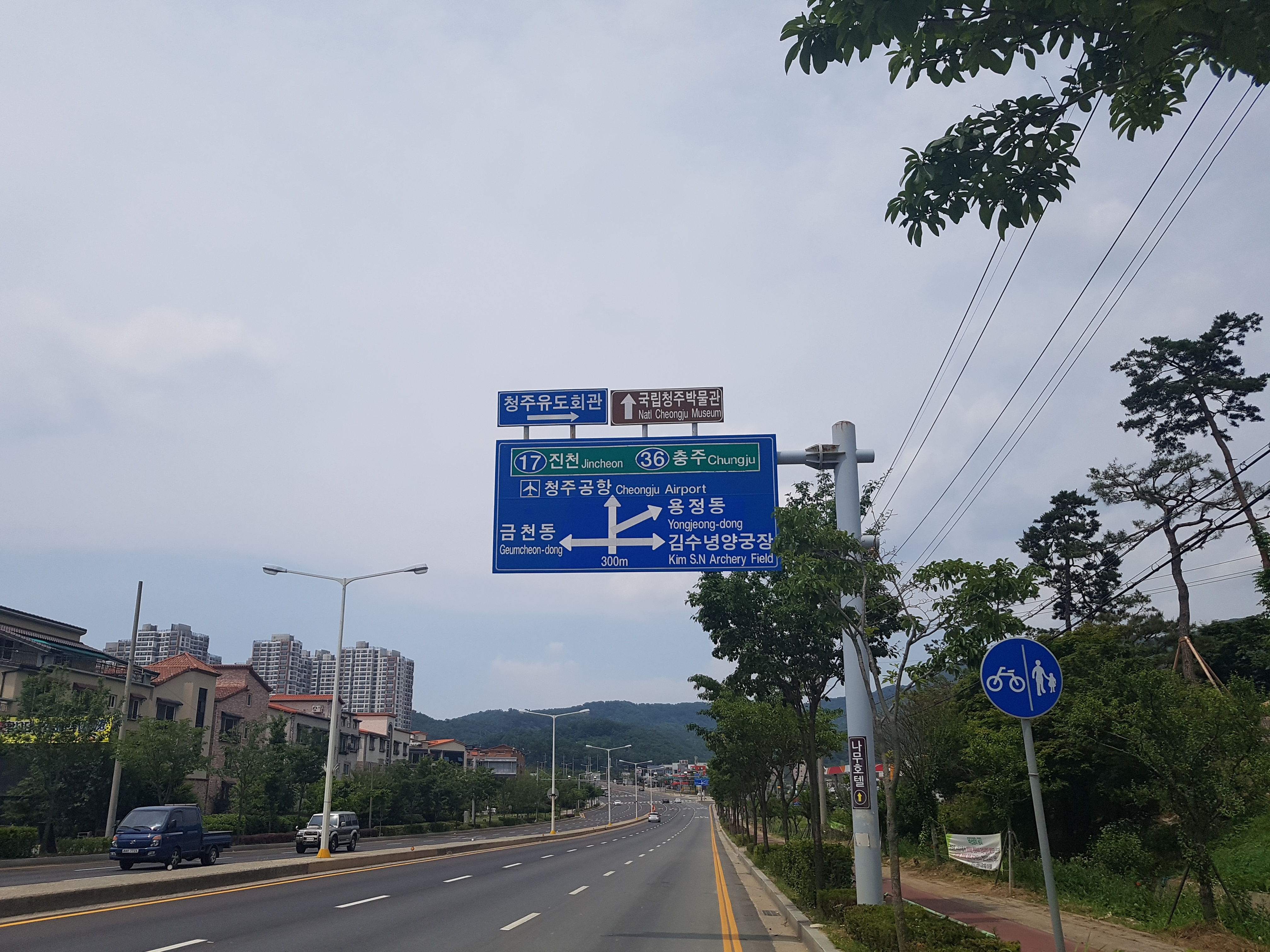

도로안내표지판 사진

보도가 없는 도로는 표지판 위치를 확인한다

보도가 있는 도로는 표지판 기둥을 보도 공간에 설치할 수 있지만 보도가 없는 도로에서는 차도 경계석 주변에 표지판을 설치하는 경우가 있습니다.

이때는 표지판 기둥뿐만 아니라 기초까지 포함해서 위치를 확인해야 합니다. 도로 밖 경계를 넘어가면 주변 토지와 간섭이 발생할 수 있기 때문입니다.

특히 표지판의 크기만 보고 위치를 잡으면 안 됩니다. 실제로 터파기를 하고 기초를 설치하면 생각보다 넓은 공간이 필요하기 때문에 시공 전에 기초 크기와 도로 경계를 같이 확인해야 합니다.

안전시설은 주변 시설물과 함께 확인한다

도로에는 교통표지판과 차선뿐만 아니라 차량방호울타리, 시선유도시설 등 여러 안전시설이 설치됩니다. 안전시설은 각각 설치 목적과 기준이 있기 때문에 설계도서와 관련 기준을 확인하면서 시공해야 합니다.

국토교통부의 도로안전시설 설치 및 관리지침에서도 도로 이용자의 안전을 위해 각종 안전시설의 설치와 관리에 관한 기준을 제시하고 있습니다(출처: 국토교통부).

현장에서는 안전시설 하나만 보는 것보다 주변 시설물과의 간섭을 함께 확인하는 것이 중요합니다. 표지판 기초와 지중관로가 겹칠 수도 있고, 안전시설이 배수시설이나 보도와 간섭할 수도 있습니다.

제가 현장에서 이런 시설물을 확인할 때는 설치 위치만 보는 것이 아니라 “이 위치에 실제로 시공할 공간이 있는가”를 먼저 생각하는 편입니다.

도로의 마지막은 실제 이용자를 생각해야 한다

차선도색과 교통표지판, 안전시설은 도로공사의 마지막 단계에서 설치되는 경우가 많습니다. 하지만 계획 자체는 공사 초기부터 여러 기관의 협의와 교통영향평가를 통해 결정됩니다.

오송 현장에서 차선을 다섯 번이나 다시 시공했던 경험처럼 실제 도로가 개통된 후 예상하지 못했던 문제가 나타날 수도 있습니다. 또한 대형 도로안내표지판은 기초 터파기 과정에서 기존 관로와 간섭할 수 있고, 보도가 없는 도로에서는 도로 경계를 넘지 않도록 위치를 세심하게 잡아야 합니다.

결국 노면표시와 안전시설은 단순히 도로공사의 마지막 장식이 아닙니다. 운전자와 보행자가 실제로 도로를 이용하는 순간부터 가장 직접적으로 접하게 되는 시설입니다.

그래서 현장에서는 도면과 기준을 지키는 것과 함께 실제 차량 흐름과 보행자의 움직임, 기존 시설물과의 간섭까지 함께 살펴보는 것이 중요하다고 생각합니다.

도로공사 관련 참고자료

국토교통부 교통영향평가 업무 매뉴얼

국토교통부 도로안전시설 설치 및 관리지침

국가건설기준센터(KCSC)
