오수관로는 관의 구배도 중요하지만 맨홀을 어떻게 연결하고 내부를 어떻게 처리하느냐도 중요합니다.
이전 글에서 오수관의 구배와 역구배, 측량에 대해 이야기했는데 이번에는 오수맨홀 시공에서 제가 현장에서 주로 확인하는 부분을 정리해보려고 합니다.
우수맨홀과 기본적인 설치 과정은 비슷한 부분이 있지만, 오수맨홀은 특히 맨홀 내부의 인버트와 관 접속, 그리고 뚜껑을 통한 빗물 유입을 막는 부분을 신경 써야 합니다.
오수맨홀은 PC 제품을 많이 사용한다
예전에는 현장에서 맨홀을 직접 타설 하는 경우도 있었지만, 요즘 제가 경험하는 현장에서는 PC 오수맨홀을 사용하는 경우가 많습니다.
PC는 공장에서 미리 제작한 콘크리트 제품이라 현장에서는 장비를 이용해 계획된 위치에 설치하는 방식입니다. 현장타설에 비해 작업이 간단하고 공사 기간을 줄이는 데도 도움이 됩니다.
다만 PC 제품은 현장에서 마음대로 수정하기가 쉽지 않습니다. 그래서 맨홀을 설치하는 작업보다 오히려 제품을 주문하기 전에 도면을 제대로 확인하는 것이 중요하다고 생각합니다.
PC맨홀은 단관이 붙어서 나오는 경우가 많다
최근에는 오수맨홀 본체에 관 접속용 단관이 미리 붙어서 나오는 제품도 많이 사용합니다.
단관은 맨홀과 오수관을 연결하기 위한 짧은 관이라고 생각하면 됩니다. 예전처럼 현장에서 맨홀 벽에 구멍을 뚫고 관을 연결하는 작업을 줄일 수 있기 때문에 시공하는 입장에서는 상당히 편해졌습니다.
특히 여러 방향에서 오수관이 들어오는 맨홀은 단관의 방향과 위치가 정확해야 합니다. PC맨홀은 공장에서 제작해서 들어오기 때문에 현장에서 관 방향이 맞지 않는다고 쉽게 수정하기 어렵습니다.
그래서 저는 맨홀 제작 전에 평면도와 종단면도를 확인하고 유입관과 유출관의 방향, 관경, 관저고 등을 확인합니다. 그리고 도면 확인이 끝나면 미리 관급자재 담당자와 협의해서 현장에 맞는 PC맨홀을 주문하는 편입니다.
오수맨홀은 인버트 시공이 중요하다

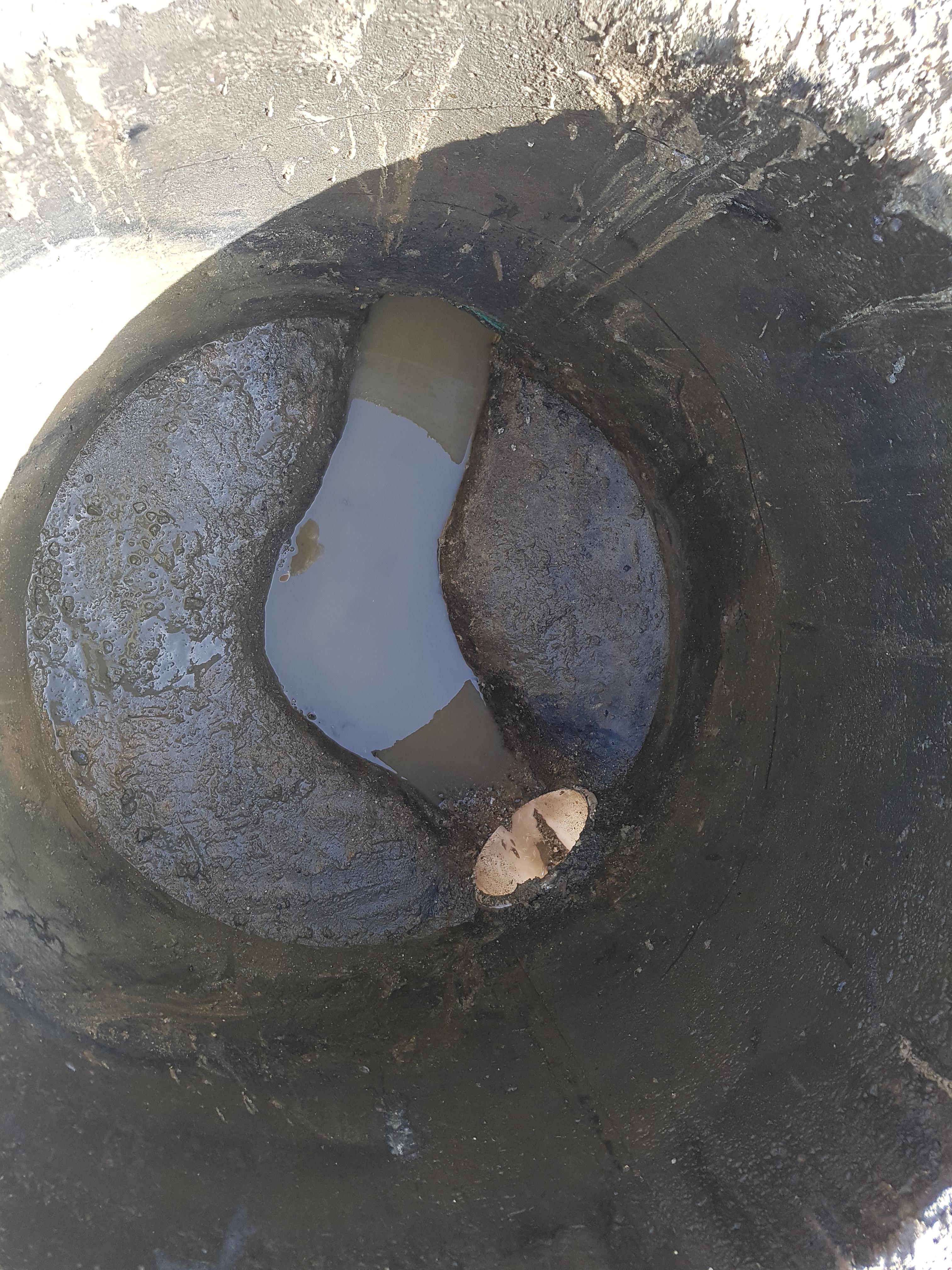

오수맨홀에서 가장 중요하게 보는 부분 중 하나가 인버트입니다.
인버트는 쉽게 말하면 맨홀 내부에서 오수가 흘러가는 물길입니다. 유입된 오수가 맨홀 바닥에 그대로 퍼지는 것이 아니라 유출관 방향으로 자연스럽게 흘러갈 수 있도록 만들어주는 부분입니다.
오수맨홀에 인버트를 제대로 만들지 않으면 오수가 맨홀 바닥에 고이거나 이물질이 쌓일 수 있습니다.
특히 도로보다 보도에 설치되는 오수맨홀이라면 더 신경을 써야 합니다. 인버트가 제대로 시공되지 않아 오수가 맨홀 안에 고이게 되면 냄새가 발생할 수 있고, 보도를 걸어 다니는 사람들이 바로 냄새를 맡게 됩니다.
실제로 이런 문제가 발생하면 현장에서는 단순한 시공 문제가 아니라 민원으로 이어질 가능성이 큽니다. 보도는 사람들이 바로 이용하는 공간이기 때문에 오수 냄새에 대한 민원이 생각보다 크게 들어올 수 있습니다.
인버트가 깨져서 보수했던 경험
저도 현장에서 인버트가 깨지는 하자가 발생해서 보수했던 경험이 있습니다.
문제는 이미 아파트 입주가 끝난 상태였다는 것입니다. 맨홀 뚜껑을 열어보니 실제로 오수가 상당히 많은 양으로 흐르고 있었습니다.
입주가 끝난 아파트 단지이다 보니 낮에 맨홀을 열어 놓고 작업하기도 쉽지 않았습니다. 결국 사람들의 통행과 생활에 최대한 영향을 주지 않도록 새벽 시간에 작업을 진행했습니다.
기존 인버트의 하자 부분을 보수하고 콘크리트에 급결제를 넣어 빠르게 굳도록 해서 시공했던 기억이 납니다. 일반적인 콘크리트 작업처럼 여유 있게 작업할 수 있는 상황이 아니었습니다.
그때 직접 느낀 것이 오수맨홀 작업은 시공 자체도 중요하지만 작업 환경을 미리 생각해야 한다는 것이었습니다. 맨홀 뚜껑을 여는 순간 오수 냄새가 상당했고, 단순히 냄새가 심하다는 정도로 생각하고 들어갈 수 있는 작업이 아니었습니다.
맨홀 내부 작업은 산소결핍이나 유해가스 등의 위험이 있을 수 있기 때문에 작업 전에 내부 상태를 확인하고 충분히 환기해야 합니다. 필요한 경우 가스 농도를 측정하고, 환기시설을 설치한 상태에서 작업해야 하며, 작업자는 현장 안전관리계획에 맞는 보호구를 착용해야 합니다.
특히 오수맨홀은 냄새 때문에 힘든 작업이라고만 생각하면 안 됩니다. 보이지 않는 위험이 있을 수 있기 때문에 안전절차를 지키는 것이 먼저입니다.
유입관과 유출관의 관저고를 맞춰야 한다
인버트를 만들기 위해서는 유입관과 유출관의 높이도 정확하게 확인해야 합니다.
앞선 글에서 오수관의 구배를 이야기했듯이 오수는 자연유하 방식으로 흐르는 경우가 많기 때문에 맨홀에서도 관저고가 서로 연결되어야 합니다.
여러 방향에서 오수관이 들어오는 맨홀이라면 각각의 유입관 높이와 유출관 높이를 확인하고 맨홀 내부의 흐름을 만들어야 합니다.
PC맨홀이라고 해서 제품을 내려놓고 관만 연결하면 끝나는 것은 아닙니다. 제품 설치 전에 계획고와 관저고를 확인하고, 설치 후에는 실제 관 연결 상태와 인버트가 계획대로 만들어졌는지 확인하는 과정이 필요합니다.
오수맨홀 뚜껑은 우수맨홀과 다르다
오수맨홀을 보면 우수맨홀과 가장 쉽게 구분할 수 있는 부분 중 하나가 맨홀 뚜껑입니다.
우수맨홀은 빗물이 맨홀 안으로 들어갈 수 있도록 배수구 형태의 뚜껑을 사용하는 경우가 있지만, 오수맨홀은 빗물이 맨홀 내부로 들어가면 안 됩니다.
오수관로에 빗물이 불필요하게 유입되면 오수처리시설로 들어가는 유량에도 영향을 줄 수 있기 때문에 오수맨홀 뚜껑은 일반적으로 빗물이 들어갈 수 있는 구멍이 없는 형태를 사용합니다.
현장에서 오수맨홀을 확인할 때도 단순히 뚜껑이 설치되어 있다는 것만 보는 것이 아니라 오수맨홀에 우수가 유입되지 않도록 적절한 제품이 사용됐는지 확인하는 것이 중요합니다.
맨홀 주변 마무리도 확인한다
PC맨홀을 설치한 뒤 주변을 되메우고 다지는 과정은 우수맨홀과 크게 다르지 않습니다.
다만 맨홀 주변의 다짐이 부족하면 나중에 침하가 발생할 수 있기 때문에 포장이나 보도공사를 하기 전에 주변 상태를 확인하는 것이 좋습니다.
맨홀 뚜껑 높이 역시 최종 도로 또는 보도 계획고에 맞춰야 합니다. 높이가 맞지 않으면 차량이나 보행자가 통행할 때 단차가 발생할 수 있기 때문에 포장 전에 다시 한번 확인합니다.
이 부분은 우수맨홀과 공통되는 내용이므로 여기서는 자세한 설명은 생략하겠습니다.
오수맨홀은 물길과 냄새까지 생각해야 한다
오수맨홀은 단순히 오수관을 연결해 놓는 구조물이 아니라고 생각합니다.
PC맨홀을 주문할 때부터 유입·유출 방향과 관경, 관저고를 확인해야 하고, 현장에 설치한 뒤에는 단관 접속 상태와 인버트 시공 상태를 확인해야 합니다.
특히 인버트는 맨홀 안에서 오수가 제대로 흘러가도록 만드는 부분이기 때문에 대충 마무리해서는 안 됩니다. 오수가 고이면 결국 냄새라는 형태로 현장에 나타날 수 있고, 보도에 설치된 맨홀이라면 바로 민원으로 이어질 수 있습니다.
제가 오수맨홀을 볼 때는 관이 연결됐는지만 확인하는 것이 아니라 맨홀 안에서 오수가 어디로 들어와서 어디로 빠져나가는지까지 생각하면서 확인하는 편입니다.
땅속에 들어가는 시설은 공사가 끝난 뒤 문제가 생기면 다시 확인하고 고치기가 쉽지 않습니다. 그래서 PC맨홀처럼 시공이 간편해진 제품을 사용하더라도 주문 전 도면 확인부터 설치 후 인버트와 접속 상태 확인까지 단계별로 보는 것이 중요하다고 생각합니다.
오수관의 구배와 역구배, 측량에 대한 내용은 이전 글에서 정리했습니다.
토목 현장 오수관로 시공 실무 (역구배, 맨홀, 측량)
참고자료
오수맨홀과 인버트, 우·오수관로 시공과 관련된 기준은 아래 자료를 참고했습니다.
