토목 현장 오수관로 시공 실무 (역구배, 맨홀, 측량)

오수관로는 우수관로와 마찬가지로 관의 높이와 구배가 중요합니다. 하지만 오수관은 자연유하 방식으로 흐르는 구간이 많기 때문에 단순히 물이 아래로 흐르도록 만드는 것만으로는 부족합니다.

앞선 우수관로 글에서 관저고와 구배 계산 방법은 설명했기 때문에 이번 글에서는 같은 내용을 반복하기보다 오수관의 구배를 현장에서 어떻게 관리하는지, 그리고 실제 시공에서 주의했던 부분을 중심으로 이야기해보겠습니다.

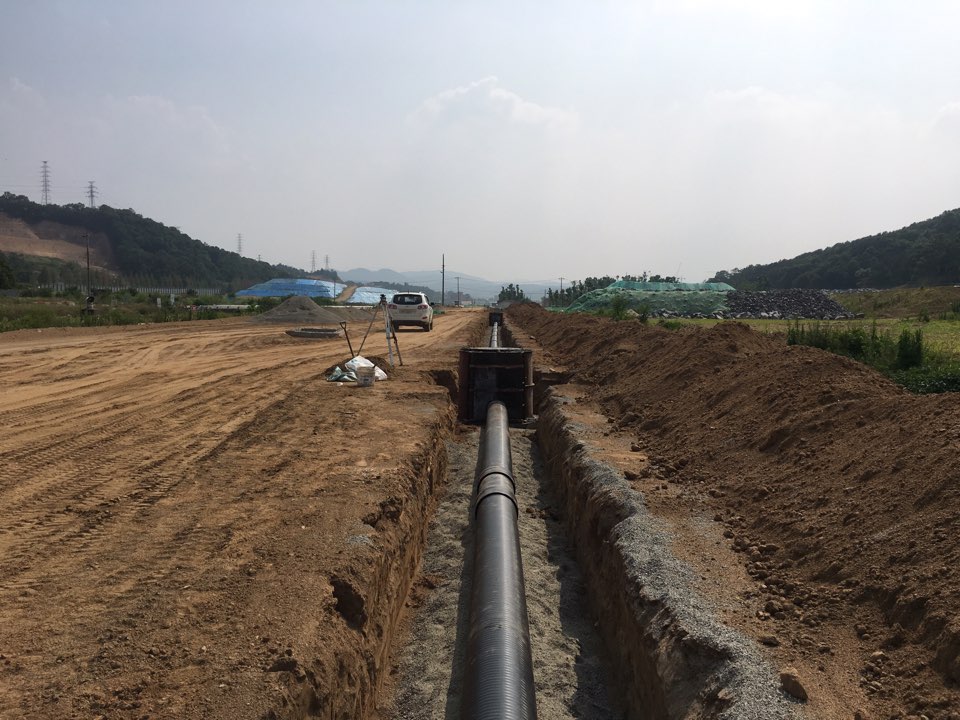

현장 오수 맨홀 및 오수 관로 시공 사진

오수관 구배는 적정 유속이 중요하다

오수관의 구배를 결정할 때 중요한 것은 관 안에서 적정한 유속이 확보되는지입니다.

유속이 너무 느리면 오수에 포함된 이물질이나 토사가 관로 바닥에 쌓일 수 있고, 반대로 너무 빠르면 관로나 시설물에 부담을 줄 수 있습니다. 그래서 하수도 설계에서는 최소 유속과 최대 유속을 함께 검토해 관경과 구배를 결정합니다.

일반적인 하수도 설계에서는 오수관의 최소 유속을 약 0.6m/s, 최대 유속을 약 3.0m/s 정도로 검토합니다. 우수관이나 합류식 관로는 최소 유속을 약 0.8m/s, 최대 유속을 약 3.0m/s 정도로 검토하는 경우가 있습니다. 다만 실제 적용값은 관경, 계획유량, 지형조건과 해당 사업에 적용되는 설계기준을 함께 확인해야 합니다.

현재 하수도 관련 국가 기준은 국가건설기준센터의 하수도설계기준 일부개정고시에서 확인할 수 있습니다. 2025년 환경부고시 제2025-14호에 따라 하수도설계기준이 개정되어 시행되고 있으므로 실제 설계나 시공에서는 최신 기준을 확인하는 것이 좋습니다.

결국 구배를 무조건 크게 주는 것이 좋은 것도 아니고, 완만하게 만드는 것이 좋은 것도 아닙니다. 계획된 유량에서 적정한 유속이 나오도록 관경과 구배를 함께 결정하는 것이 기본입니다.

오수관은 역구배를 특히 조심한다

오수관로에서 가장 피해야 할 것 중 하나가 역구배입니다. 역구배는 오수가 흘러가야 할 방향과 반대로 관로가 높아지는 상태입니다.

역구배가 생기면 관 내부에 물이나 이물질이 고일 수 있기 때문에 자연유하 방식으로 시공하는 오수관에서는 특히 주의해야 합니다.

제가 현장에서 측량할 때 중요하게 보는 것도 이 부분입니다. 예를 들어 사용하는 관의 길이가 6m라면 관로의 시작점과 끝점만 확인하는 것이 아니라 6m마다 측량점을 잡아서 관저고를 확인합니다.

6m짜리 관을 설치하면서 양쪽 끝 높이만 맞추면 그 사이에서 관이 처지거나 올라가는 것을 놓칠 수 있습니다. 하지만 관 하나의 길이인 6m마다 확인하면 한 본씩 설치하면서 구배가 제대로 이어지는지 확인할 수 있고, 역구배가 발생하는 것도 현장에서 바로 잡을 수 있습니다.

특히 터파기 바닥이나 관 기초의 상태가 조금만 달라져도 실제 관저고가 설계값과 달라질 수 있습니다. 그래서 저는 오수관 측량에서는 처음 기준점을 잡는 것보다 관을 설치하는 과정에서 계속 확인하는 것이 중요하다고 생각합니다.

급경사 구간은 유속과 맨홀을 함께 본다

반대로 지형이 급한 구간에서는 구배가 너무 커지면서 유속이 지나치게 빨라지는 문제도 생각해야 합니다. 이 경우에는 단순히 지형 경사에 맞춰 관을 내려보내는 것이 아니라 관경과 계획유량 등을 고려해 적절한 구조를 검토해야 합니다.

예전 현장에서는 맨홀 주변의 높이 차이를 처리하기 위해 부관을 사용하는 경우가 많았습니다. 부관은 맨홀 주변에서 관을 수직에 가깝게 연결해 높이 차이를 처리하는 방식입니다.

그런데 실제 시공에서는 부관 주변의 다짐이 상당히 까다로웠습니다. 관을 수직으로 세워 시공하다 보니 주변을 일반적인 관로처럼 장비로 충분히 다지기 어려운 부분이 생겼고, 부관 주변의 침하나 접속부에서 하자가 발생하는 경우도 있었습니다.

저도 현장에서 이런 하자를 접해봤기 때문에 맨홀 주변의 단차는 단순히 높이만 맞추는 것이 아니라 나중에 되메우기와 다짐까지 가능한 구조인지 같이 봐야 한다고 생각합니다.

최근 제가 경험한 LH 현장에서는 예전처럼 부관을 사용하는 것과 함께 맨홀 자체에 단차를 두고 맨홀 기초를 보강하는 방식도 많이 볼 수 있었습니다. 맨홀에서 높이 차이를 처리하면서 기초를 보강하는 방식이라 부관을 수직으로 설치하는 것보다 주변 되메우기와 다짐을 관리하기가 수월한 경우가 있습니다.

다만 여기서 한 가지는 구분할 필요가 있습니다. LH에서 공개한 하수관로 시공 관련 자료에는 수밀 확보를 위해 PC맨홀 설치를 원칙으로 하고, 유입관과 유출관의 단차가 60cm 이상인 경우에는 부관을 설치하도록 명시하고 있습니다. 따라서 모든 맨홀 단차를 부관 없이 처리한다는 의미는 아닙니다. 실제 적용은 설계도서와 현장 조건에 따라 판단해야 합니다.

LH 토지주택연구원에서도 급경사지 하수관로와 맨홀의 유속 및 안정성을 검토한 연구를 수행했고, 급경사지 하수관로와 맨홀에 대한 LH 설계지침 개선방안을 제시한 자료가 있습니다.

LH 토지주택연구원 - 실유속 적용에 따른 급경사지 하수도 맨홀 안정성 확보방안 연구

되메우기 전에 확인하는 것이 중요하다

오수관로는 땅속에 묻히고 나면 실제 상태를 확인하기가 어렵습니다. 그래서 관을 설치한 뒤 되메우기 전에 관저고와 구배가 제대로 나왔는지 확인하는 과정이 중요합니다.

관로는 한 번 되메우기를 하고 나면 문제가 생겼을 때 다시 굴착해야 하는 경우가 많습니다. 특히 역구배는 완성된 뒤 발견하면 단순한 측량 수정으로 끝나는 문제가 아니라 관을 다시 들어내야 할 수도 있습니다.

LH 공개자료에서도 오수관은 되메우기 전에 수밀시험을 실시하도록 하고 있으며, 관로 하부는 층별로 다짐해 기준 이상의 다짐도를 확보하도록 제시하고 있습니다. 관을 제대로 설치하는 것뿐만 아니라 그 주변을 어떻게 되메우고 다지는지도 중요한 이유입니다.

그래서 오수관 공사는 설계도면의 관저고를 현장에 정확하게 옮기는 것뿐만 아니라 설치 과정에서 계속 확인하는 것이 중요합니다.

토목공사가 어려운 이유도 이런 부분에 있다고 생각합니다. 지상에서는 단순히 관 하나를 설치하는 것처럼 보여도 땅속에서는 관경과 구배, 유속, 맨홀 구조, 기초와 다짐까지 서로 연결되어 있기 때문입니다.

결국 오수관 구배는 단순히 물이 내려가도록 경사를 만드는 작업이 아니라 적정한 유속을 확보하고, 역구배를 방지하면서, 현장에서 설계값을 정확하게 구현하는 과정이라고 볼 수 있습니다.

이전 오수관로 시공 글

이번 글에서는 오수관의 구배와 역구배, 측량 방법을 중심으로 정리했습니다. 오수와 우수의 차이, 관로 시공 순서, 다른 지하매설물과의 크로스체크, 유관기관 협의 등 기본적인 오수관로 시공 내용은 이전 글에서 자세히 다뤘습니다.

기본적인 오수관로 시공 과정이 궁금하신 분들은 아래 글을 함께 보시면 이번 글의 내용과 연결해서 이해하기 좋습니다.

토목 현장 오수관로(관로 시공, 크로스체크, 유관기관 협의)

이번 글의 맨홀 관련 내용은 현장에서 경험한 사례와 LH 공개자료를 함께 참고해 정리했습니다. 현장마다 설계조건과 적용기준이 다를 수 있으므로 실제 시공에서는 해당 현장의 설계도서와 적용 기준을 우선 확인해야 합니다.
