택지조성공사에서 우수공사와 함께 빠질 수 없는 공종이 오수공사입니다. 우수는 비가 내릴 때 발생하는 빗물을 처리하는 시설이라면, 오수는 사람이 생활하면서 발생하는 하수를 모아서 하수처리시설까지 보내는 역할을 합니다.
처음 토목공사를 접하는 사람은 우수관로와 오수관로가 비슷해 보일 수 있습니다. 실제로 땅을 파고 관을 설치하고 맨홀을 연결하는 시공 과정도 비슷합니다. 하지만 물이 발생하는 원인과 처리 목적이 다르고, 관로의 높이와 구배를 관리하는 방법도 중요하기 때문에 현장에서는 두 관로를 구분해서 관리합니다.
26년 넘게 택지조성공사를 하면서 여러 관로공사를 접해보니 오수관로는 눈에 잘 보이지 않는 곳에서 도시의 생활을 이어주는 중요한 시설이라는 생각이 듭니다. 도로가 깨끗하게 포장되고 아파트나 상가가 들어선 뒤에는 잘 보이지 않지만, 우리가 생활하면서 사용하는 물은 결국 어딘가로 흘러가야 하기 때문입니다.
우수와 오수는 어떻게 다를까?
가장 쉽게 구분하면 우수는 비가 내릴 때 발생하는 빗물을 처리하는 관로이고, 오수는 가정이나 상업시설 등에서 사용한 뒤 발생하는 하수를 처리하는 관로입니다.
비가 많이 내리면 도로와 블럭에 떨어진 물은 우수관로를 통해 하천이나 계획된 방류시설 등으로 이동합니다. 반면 화장실이나 주방, 세면대 등에서 사용한 물은 오수관로를 통해 하수처리시설로 보내져 적절한 처리를 거친 뒤 방류됩니다.
그래서 택지조성공사를 할 때부터 우수와 오수의 관로를 별도로 계획합니다. 두 관로가 서로 연결되거나 계획과 다른 위치에 설치되면 하수처리시설이나 배수체계에 문제가 생길 수 있기 때문에 설계 단계부터 구분해서 관리해야 합니다.
공공하수도와 하수의 배수 및 처리에 관한 기본적인 사항은 국가법령정보센터 하수도법에서 확인할 수 있습니다.
관로공사는 시공 전에 교차로부터 확인해야 한다
관로공사를 실제로 시작하기 전에 현장에서 꼭 확인해야 하는 부분이 있습니다. 바로 교차로와 관로가 서로 겹치는 구간입니다.
택지조성공사에서는 한 구간에 우수관로와 오수관로, 상수도관이 함께 지나가는 경우가 많고 이후에는 한전, 통신, 도시가스, 지역난방 같은 유관기관 관로까지 들어오게 됩니다. 설계 도면만 따로따로 보면 각각 문제가 없어 보여도 여러 관로를 한꺼번에 겹쳐 놓고 보면 서로 부딪히는 지점이 생길 수 있습니다.
특히 교차로나 접속도로 주변은 여러 관로가 한곳에 모이기 때문에 시공 전에 종단과 평면을 함께 놓고 크로스 체크하는 과정이 필요합니다. 실제로 관로끼리 부딪히는 부분이 발견되면 단순히 현장에서 임의로 위치를 바꾸는 것이 아니라 설계도서를 다시 검토하고 필요한 경우 설계를 수정해야 합니다.
상수도는 압력에 의해 물을 보내는 관수로이기 때문에 현장 조건에 따라 곡관을 사용해 다른 시설을 피해가는 방법을 적용할 수 있습니다. 반면 우수관로와 오수관로는 일반적으로 자연유하 방식으로 물을 흘려보내기 때문에 계획된 관저고와 구배를 임의로 바꾸기가 어렵습니다.
그래서 우수와 오수 관로는 실제 시공에 들어가기 전에 다른 관로와 겹치는 부분이 없는지 반드시 확인해야 합니다. 이 과정을 놓치면 막상 굴착을 시작한 뒤에 관로끼리 부딪히는 상황이 발견되고, 이미 시공한 부분을 다시 손봐야 하는 사태가 생길 수 있습니다.
오수관로는 어떤 순서로 설치할까?
오수관로의 세부적인 시공방법은 관종과 현장 조건, 설계도서에 따라 달라질 수 있지만 기본적인 흐름은 비슷합니다.

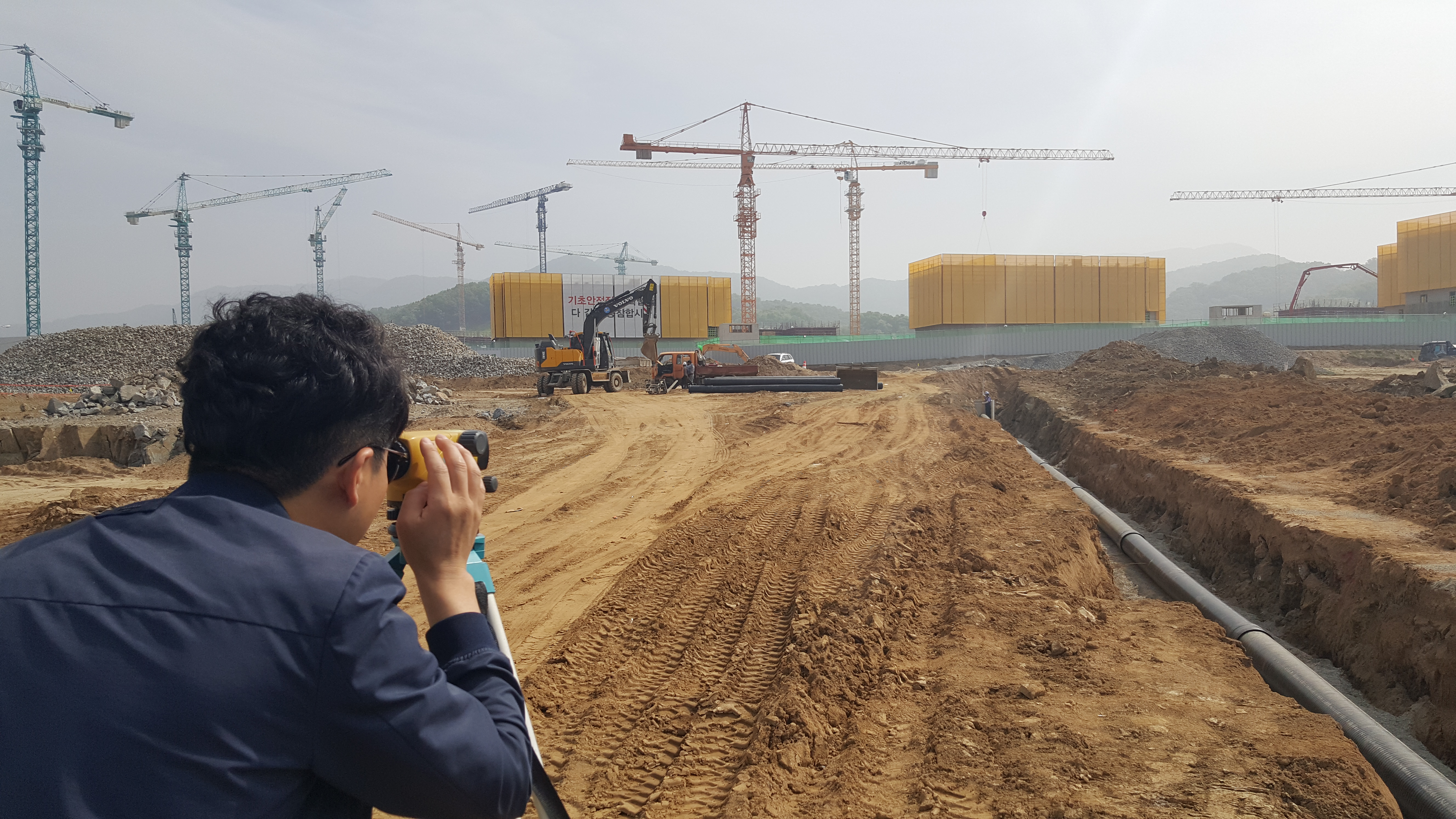

측량을 통해 관로의 위치와 계획된 높이를 확인한 뒤 터파기를 하고, 관이 놓일 바닥을 정리한 다음 관을 설치합니다. 이후 관과 관을 연결하고 맨홀을 설치하면서 설계된 높이와 구배가 유지되는지를 확인합니다. 마지막으로 관 주변을 안정적으로 되메우고 필요한 품질 확인(수밀시험, CCTV 검사 등)을 거쳐 다음 공정으로 넘어가게 됩니다.
오수관로에서 중요한 것 가운데 하나가 자연유하가 가능한 구배를 확보하는 것입니다. 별도의 펌프시설 없이 물을 흘려보내는 관로에서는 높은 곳에서 낮은 곳으로 물이 자연스럽게 이동해야 하기 때문입니다.
그래서 관 하나하나의 높이를 정확하게 맞추는 측량이 중요합니다. 관로가 길어질수록 작은 높이 차이가 뒤쪽에서는 상당한 차이로 이어질 수 있기 때문에 시작점만 확인하고 끝내는 것이 아니라 시공 과정에서 계속 확인해야 합니다.
또한 관로 주변의 되메우기가 제대로 되지 않으면 시간이 지나면서 관로 주변 지반이 내려앉을 수 있습니다. 특히 도로 아래에 오수관로가 설치되는 경우에는 되메우기 상태가 나중에 도로 침하와 연결될 수 있기 때문에 관을 설치하는 것과 주변을 제대로 채우는 작업을 함께 관리해야 합니다.
우·오·상수관로가 끝나면 유관기관 관로가 들어온다
택지조성공사에서는 우수와 오수, 상수도관로를 먼저 시공하고 그다음 한전, 통신, 도시가스, 지역난방 같은 유관기관 관로가 들어오는 경우가 많습니다.
이 단계에서 중요한 것이 사전 협의입니다. 이미 시공이 끝난 우수·오수·상수 관로 위나 주변을 다른 기관의 관로가 다시 지나가야 하기 때문에 공사 전에 서로 위치와 깊이, 작업순서를 확인하지 않으면 기존 관로를 파손하는 일이 발생할 수 있습니다.
실제 현장에서도 유관기관 관로를 시공하다가 굴착 과정에서 기존에 설치해 놓은 우수관로나 오수관로, 상수도관이 손상되는 경우가 있습니다. 관이 땅속에 묻혀 있기 때문에 도면을 제대로 확인하지 않고 굴착하면 생각보다 쉽게 사고가 발생할 수 있습니다.
그래서 저는 유관기관 관로공사가 들어가기 전에 공사 구간과 기존 관로 위치를 다시 확인하고, 작업방법과 굴착 범위, 기존 관로 보호방법 등을 사전에 협의하는 것이 중요하다고 생각합니다. 가능하면 이런 내용을 협약서나 작업협의서 등으로 명확하게 남겨 두는 것이 나중에 책임관계를 정리할 때도 도움이 됩니다.
특히 기존 관로 주변에서 굴착작업을 할 경우에는 기존 시설의 위치를 확인한 뒤 작업하고, 관로가 노출되면 실제 위치와 상태를 다시 확인한 후 다음 작업으로 넘어가야 합니다. 유관기관 관로가 모두 들어왔다고 해서 끝나는 것이 아니라, 시공 과정에서 기존 시설이 제대로 보호됐는지 점검하는 과정까지 관리해야 합니다.
그리고 유관기관 관로 시공이 끝난 뒤에는 바로 되메우기만 하는 것이 아니라 기존 우·오·상수 관로가 파손되거나 변형된 부분은 없는지, 맨홀이나 접속부에 이상이 없는지 확인한 뒤 되메우기를 진행하는 것이 중요합니다.
결국 유관기관 관로공사는 서로의 공정을 침범하지 않도록 미리 협의하고, 이미 시공된 시설을 보호하면서 순서대로 진행하는 것이 핵심입니다.
오수관로는 땅속에 묻고 나서부터가 진짜 시작이다
오수관로는 시공이 끝나면 대부분 땅속으로 들어가기 때문에 평소에는 잘 보이지 않습니다. 하지만 사람이 입주하고 생활이 시작되면 화장실과 주방, 세면대 등에서 발생하는 하수가 매일 이 관로를 통해 이동하게 됩니다.
그래서 오수공사는 단순히 관 하나를 묻는 공사가 아니라 관로의 위치와 높이, 구배, 연결상태, 주변 되메우기까지 하나씩 맞춰서 장기간 사용할 수 있는 기반시설을 만드는 공사라고 생각합니다.
특히 오수관로는 자연유하 방식으로 흐르는 구간이 많기 때문에 시공 전에 다른 관로와의 간섭을 확인하는 것이 중요합니다. 한번 시공한 뒤에는 지하에 묻혀 있어 수정하기가 쉽지 않기 때문입니다.
저는 26년 넘게 토목 현장에서 여러 공종을 경험하면서 관로공사는 시공하는 순간보다 시공하기 전에 얼마나 많이 확인했느냐가 더 중요하다는 생각을 하게 됐습니다. 도면을 보고 관로 간섭을 확인하고, 다른 공종과 공사순서를 조정하고, 기존 시설을 보호할 방법까지 미리 협의해 놓으면 현장에서 생길 수 있는 불필요한 재시공과 사고를 상당 부분 줄일 수 있기 때문입니다.
택지조성공사는 한 공종만 잘한다고 끝나는 공사가 아닙니다. 토공으로 땅의 높이를 만들고 우수, 오수, 상수도관을 설치한 뒤 전기와 통신, 도시가스, 지역난방 같은 여러 기반시설이 서로 연결되어야 하나의 도시가 만들어집니다.
그래서 토목 현장에서 관로공사를 할 때는 내가 담당하는 관로만 보는 것이 아니라 다른 공종의 위치와 시공순서까지 함께 보는 것이 중요합니다.
다음에는 택지조성공사에서 사람이 사용할 물을 공급하는 상수도관로 이야기를 해보겠습니다. 우수와 오수처럼 물을 흘려보내는 관로와 달리 상수도는 압력을 이용해 물을 공급하기 때문에 시공과 관리에서 또 다른 특징이 있습니다.
