토목 현장 배수지 공사 (배수, 방수, 시공조인트)

상수도관 공사를 하다 보면 관로뿐만 아니라 물을 저장하기 위한 배수지 공사도 접하게 됩니다.

배수지는 정수된 물을 저장해 두었다가 필요한 곳으로 공급하는 시설이라 일반적인 콘크리트 구조물과는 조금 다르게 봐야 합니다. 결국 물을 담아두는 시설이기 때문에 구조물 자체의 품질도 중요하지만 물이 들어오고 나가는 부분, 주변의 배수, 방수까지 함께 신경 써야 합니다.

저도 청주 현장에서 배수지 공사를 경험하면서 이런 부분을 많이 느꼈습니다. 처음에는 큰 콘크리트 구조물을 만들어 놓으면 되는 공사라고 생각하기 쉽지만 실제로는 공사가 끝난 뒤 물을 채웠을 때 문제가 생기지 않도록 처음부터 여러 부분을 확인해야 했습니다.

배수지는 주변 물부터 잡아야 한다

배수지는 주변 지형을 고려해 비교적 높은 곳에 설치하는 경우가 많습니다. 그런데 실제 터파기를 해보면 암반층이 나오는 현장도 많습니다.

암반은 물이 쉽게 통과하지 못하는 불투수층이기 때문에 비가 많이 오거나 주변에서 물이 유입되면 배수지 주변에 물이 머물 수 있습니다.

그래서 배수지 주변에는 맹암거를 설치해 물을 모아주고 우수맨홀을 통해 외부로 배출하는 배수시설을 갖추는 것이 중요합니다.

배수시설을 제대로 만들어 놓지 않으면 구조물 주변에 물이 계속 머물 수 있고, 구조물 아래쪽까지 물이 차게 되면 양압력의 영향을 받을 수도 있습니다.

현장에서는 맹암거를 설치하는 것 자체보다 물이 실제로 어디에서 들어와 어느 방향으로 흘러가고 최종적으로 어디로 빠져나가는지를 확인하는 것이 중요합니다. 우수맨홀까지 연결은 되어 있는데 중간에 물이 제대로 빠지지 않는다면 배수시설을 만들어 놓은 의미가 없어지기 때문입니다.

그래서 배수지 공사는 콘크리트 구조물을 만들기 전에 주변 배수계통부터 같이 봐야 한다는 생각을 하게 됩니다.

청주 현장에서 방수를 많이 신경 썼다

청주 현장에서 배수지 공사를 할 때 가장 기억에 남는 부분은 역시 방수였습니다.

배수지는 먹는 물을 저장하는 시설이다 보니 일반적인 지하 구조물처럼 방수만 해놓고 끝내는 것이 아니라 내부에 저장되는 물의 특성까지 생각해야 했습니다.

당시 설계에는 배수지 외부는 고무아스팔트 방수, 내부는 세라믹 방수로 계획되어 있었습니다.

공사를 하면서 느낀 것은 배수지의 방수는 단순히 방수재를 바르는 작업으로 생각하면 안 된다는 것이었습니다. 바닥이나 벽체뿐만 아니라 콘크리트의 균열, 시공조인트, 배관이 구조물을 관통하는 부분 등 물이 들어오거나 나갈 수 있는 부분을 전체적으로 봐야 했습니다.

특히 배수지는 지자체마다 선호하는 방수 방식이나 마감 방법이 조금씩 다른 경우가 있습니다. 청주 현장에서도 설계에는 내부 세라믹 방수가 잡혀 있었지만 최종적으로는 세라믹 방수 위에 스테인리스 패널을 설치하고 용접하는 방식으로 추가 마감을 했던 기억이 있습니다.

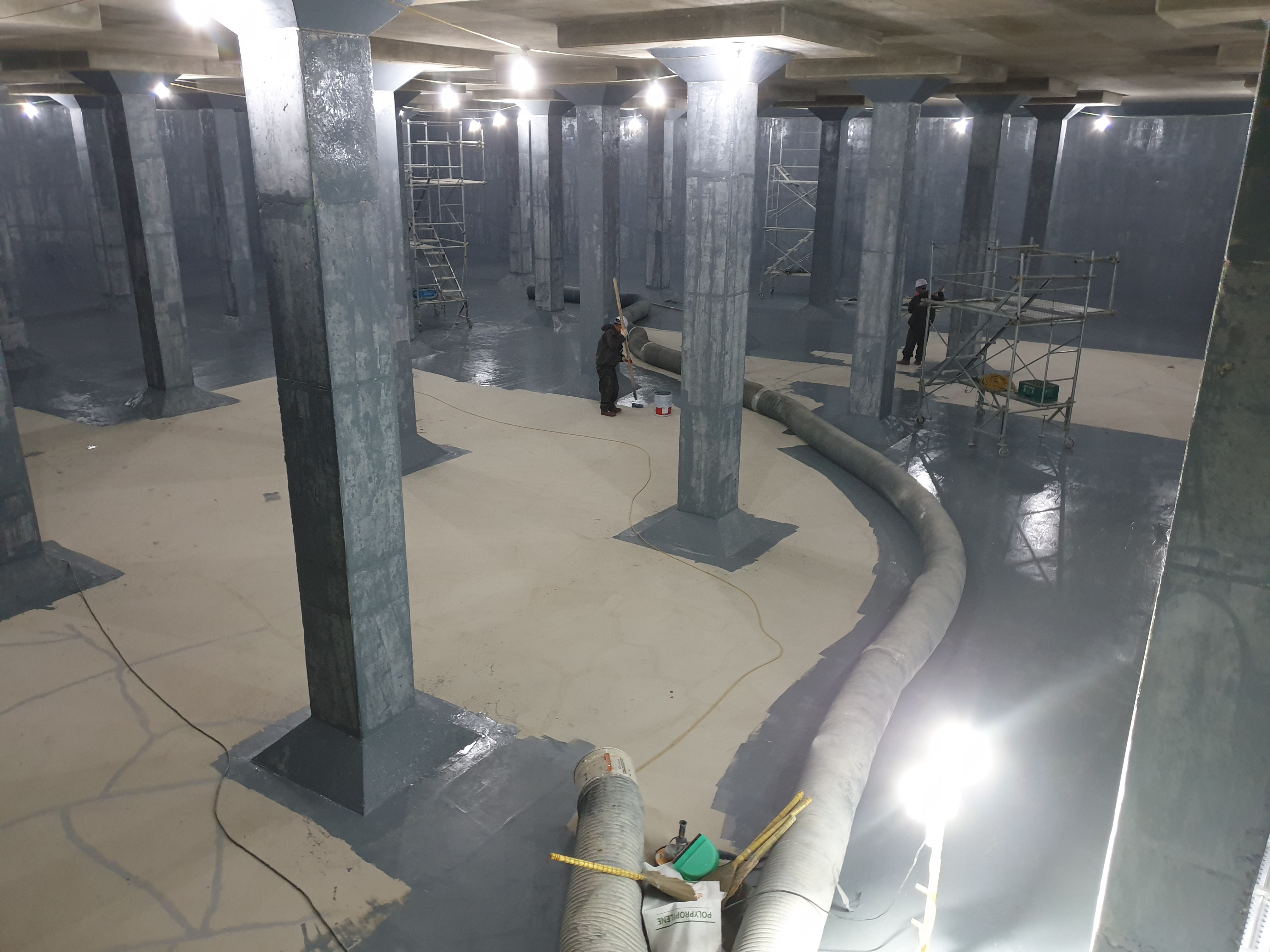

실제 현장 배수지 1차 세라믹 방수 사진



현장에서 일을 하다 보면 설계도서에 정해진 공법대로 진행하는 것도 중요하지만 발주처나 지자체에서 관리하는 방식과 요구사항도 함께 확인해야 하는 경우가 있습니다.

스테인리스 패널을 설치하고 나면 겉으로 보기에는 상당히 깔끔하게 마무리됩니다. 하지만 그 전에 콘크리트 구조물 자체에 문제가 없는지를 확인하는 것이 더 중요합니다.

방수층을 아무리 잘 만들어도 그 아래 콘크리트에 균열이나 문제가 있다면 나중에 물이 새는 원인이 될 수 있기 때문입니다.

비 때문에 생긴 시공조인트도 그냥 넘길 수 없었다

청주 현장에서 기억에 남는 또 하나의 일이 벽체 콘크리트 타설이었습니다.

벽체 콘크리트를 타설하던 중 비가 너무 많이 내려 작업을 중간에 중단하고 나중에 다시 이어치기를 한 적이 있습니다.

현장에서는 공정상 어쩔 수 없이 콘크리트 타설을 중단해야 하는 경우가 있습니다. 이렇게 기존 콘크리트와 나중에 타설한 콘크리트가 만나는 부분에는 시공조인트가 생기게 됩니다.

일반적인 구조물이라면 시공조인트의 위치와 시공방법을 계획해서 관리하면 되지만 배수지는 물을 저장하는 구조물이다 보니 이 부분을 더 신경 쓸 수밖에 없었습니다.

당시에도 방수공사를 예정하고 있었지만 혹시라도 나중에 시공조인트 부분에서 물이 새면 다시 찾고 보수하는 일이 상당히 번거로울 수 있었습니다.

그래서 방수공사에 들어가기 전에 벽체의 크랙을 전체적으로 확인하고 보수를 진행했습니다. 눈에 띄는 부분만 조금씩 처리하는 것이 아니라 전체적으로 상태를 확인하면서 방수에 문제가 될 만한 부분을 미리 정리했던 것입니다.

지금 생각해도 배수지 같은 구조물은 이런 사전 작업이 상당히 중요하다고 봅니다. 방수공사를 끝낸 뒤 물을 채웠는데 특정 부분에서 누수가 발견되면 원인을 찾기도 어렵고 다시 작업하기도 쉽지 않기 때문입니다.

결국 청주 현장에서 경험했던 방수공사는 방수재를 시공하는 것보다 그 전에 콘크리트 구조물의 상태를 확인하고 문제가 될 만한 부분을 미리 정리하는 과정이 더 중요하다는 것을 보여준 작업이었습니다.

배수지에는 환기시설도 필요하다

배수지는 물을 저장하는 시설이기 때문에 내부의 환기시설도 중요합니다.

내부에 습기가 계속 차거나 결로가 발생하면 시설물 관리에도 좋지 않기 때문에 환풍기 등 적절한 환기시설을 설치하고 관리해야 합니다.

또한 배수지는 사람이 내부에 들어가 청소나 점검을 하는 경우가 있기 때문에 환기시설뿐만 아니라 출입구와 내부 점검을 위한 시설도 함께 확인해야 합니다.

현장에서 배수지 공사를 해보면 처음에는 콘크리트 구조물과 방수만 눈에 들어옵니다. 하지만 실제로는 맹암거와 우수맨홀 같은 외부 배수시설부터 내부 방수, 콘크리트 균열과 시공조인트, 환기시설까지 하나씩 연결해서 봐야 합니다.

특히 배수지는 먹는 물을 저장하는 시설이기 때문에 한번 문제가 발생하면 단순한 구조물 보수로 끝나지 않을 수도 있습니다. 그래서 처음부터 물이 들어오는 부분과 나가는 부분, 구조물의 균열과 방수 상태를 꼼꼼하게 확인하는 것이 중요합니다.

청주 현장에서 배수지 공사를 하면서도 결국 가장 많이 신경 썼던 부분이 물이었습니다. 밖에서 들어오는 물은 맹암거와 배수시설로 빼내고, 안에 저장할 물은 외부로 새지 않도록 방수해야 했습니다.

배수지의 세부적인 구조와 방수공법, 배수시설 및 환기시설은 시설 규모와 설계조건, 발주처 및 지자체 기준에 따라 달라질 수 있으므로 실제 시공에서는 해당 설계도서와 최신 국가건설기준을 확인해야 합니다.
