토목 현장 교량 파일기초 시공 (가시설, 양수, 파일 두부정리)

교량의 기초는 상부에서 전달되는 하중을 지반으로 전달하는 중요한 구조입니다. 그중에서도 지반 깊은 곳에 하중을 전달해야 하는 교량에서는 파일기초를 적용하는 경우가 많습니다. 파일기초 공사는 단순히 파일을 땅속에 시공하고 콘크리트를 타설하는 작업으로 끝나는 것이 아니라, 파일 시공부터 가시설과 터파기, 지하수 양수, 기초지반 확인, 파일 두부정리, 기초 시공까지 여러 공정이 순서대로 이어집니다.

현장 조건에 따라 세부적인 순서는 달라질 수 있지만, 제가 경험했던 교량 파일기초 공사는 대체로 파일 시공, 가시설, 터파기, 양수, 기초지반 확인, 파일 두부정리, 기초 시공의 흐름으로 진행됐습니다.

파일 시공, 교량 기초의 위치를 먼저 잡는다

파일기초 공사는 먼저 설계도면에 정해진 위치에 파일을 시공하면서 시작합니다. 파일은 교량 상부에서 전달되는 하중을 깊은 지반으로 전달하기 때문에 개수뿐만 아니라 각각의 위치와 시공 상태를 관리하는 것이 중요합니다.

파일을 시공하기 전에 측량을 통해 교각이나 교대의 중심 위치를 현장에 표시하고, 그 기준을 바탕으로 파일 위치를 하나씩 잡습니다. 여러 개의 파일이 하나의 기초 안에 들어가기 때문에 처음 위치를 잘못 잡으면 나중에 기초철근이나 파일과의 간섭으로 이어질 수 있습니다.

파일 시공방법은 현장의 지반조건과 설계에 따라 달라집니다. 현장타설말뚝을 사용하는 경우도 있고 공장에서 제작한 파일을 항타하는 경우도 있습니다. 어떤 방법을 사용하든 설계된 위치와 시공조건을 기준으로 기록을 남기면서 관리하는 것이 중요합니다.

파일은 일단 땅속으로 들어가고 나면 나중에 눈으로 직접 확인하기 어렵습니다. 그래서 파일을 시공하는 순간의 위치와 시공기록을 정확하게 남기는 것이 중요합니다.

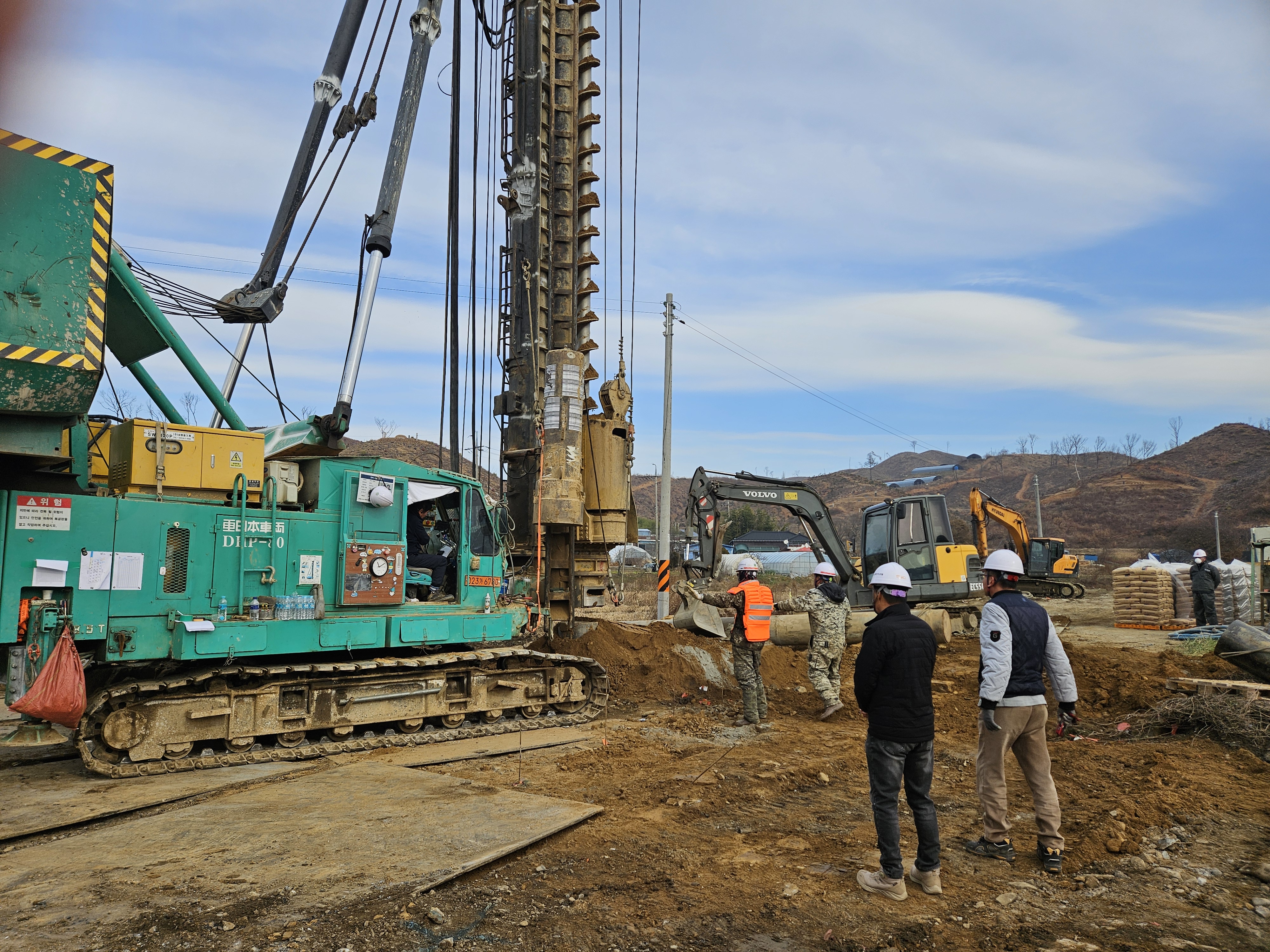

강관 파일 천공기 사진

가시설과 터파기, 기초를 만들 공간을 확보한다

파일 시공이 끝나면 기초를 만들기 위한 터파기 작업으로 넘어갑니다. 교량 기초는 지표면보다 낮은 위치에 설치되는 경우가 많기 때문에 주변 흙이 무너지지 않도록 현장 조건에 맞는 가시설을 먼저 계획하게 됩니다.

깊은 터파기나 주변에 기존 구조물이 있는 현장에서는 흙막이 가시설 등을 설치한 뒤 굴착을 진행합니다. 가시설의 종류와 설치방법은 굴착 깊이와 지반조건, 주변 여건에 따라 달라지므로 설계와 구조검토 결과를 기준으로 시공해야 합니다.

가시설이 준비되면 계획된 기초고까지 터파기를 진행합니다. 이때 이미 시공해 놓은 파일이 굴착장비에 의해 손상되지 않도록 장비의 작업 위치와 굴착 순서를 함께 관리해야 합니다.

제가 처음 교량공사를 배웠던 KTX 차량기지 현장에서도 교각 가시설과 터파기 작업을 경험했습니다. 당시에는 지금처럼 장비와 측량기술이 편리하지 않아 버팀보 위에서 기준점을 내려 기초 바닥을 측량해야 했는데, 높은 곳에서 작업하다 보니 처음에는 상당히 긴장했던 기억이 있습니다.

지하수 양수, 기초가 놓일 바닥을 안정시킨다

교량 기초를 깊게 터파기하다 보면 지하수가 나오는 경우가 있습니다. 특히 하천 주변이나 지하수위가 높은 지역에서는 터파기가 깊어질수록 물이 계속 들어오는 경우도 있습니다.

이때는 집수정을 만들어 물을 모으고 양수기를 이용해 외부로 빼내면서 작업구간의 물을 관리합니다. 지하수가 계속 들어오는 상태에서는 터파기 바닥이 질어지고 장비 작업도 어려워지기 때문에 기초공사를 진행할 수 있는 작업조건을 먼저 만들어야 합니다.

중요한 것은 물을 무조건 빨리 빼는 것이 아닙니다. 양수를 하면서 터파기 바닥의 지반이 흐르거나 토사가 유실되지 않는지, 가시설 주변에 이상이 없는지도 함께 확인해야 합니다.

제가 처음 근무했던 현장에서도 교각공사를 하면서 지하수 때문에 장기간 양수작업을 했습니다. 당시에는 양수가 그저 물을 빼는 작업이라고 생각했지만, 시간이 지나고 보니 기초공사를 시작하기 위해서는 먼저 물부터 해결해야 한다는 의미를 알게 됐습니다.

기초지반 확인과 파일 두부정리

터파기와 양수가 끝났다고 바로 기초콘크리트를 치는 것은 아닙니다. 먼저 실제로 드러난 기초지반의 상태를 확인해야 합니다. 설계 당시 예상했던 지반과 실제 굴착했을 때 확인되는 지반이 다를 수 있기 때문입니다.

기초가 놓일 바닥이 설계에서 요구하는 조건을 만족하는지 확인하고 필요한 조치가 끝나면 파일 두부정리를 진행합니다.

파일 두부정리는 기초 안에 들어갈 파일의 머리 부분을 설계된 높이에 맞춰 정리하는 작업입니다. 파일을 시공할 때는 나중에 기초고에 맞춰 정리할 수 있도록 여유를 두는 경우가 있기 때문에 터파기가 끝난 뒤 기초 높이에 맞춰 파일 머리를 정리합니다.

파일 두부를 정리할 때는 파일 자체의 상태도 함께 확인합니다. 파일이 계획된 위치에서 얼마나 벗어나 있는지, 시공 중 손상된 부분은 없는지 등을 확인하고 이상이 있으면 다음 공정으로 넘어가기 전에 검토해야 합니다.

파일과 기초는 서로 따로 만들어지는 구조물이 아니라 하나로 연결되는 부분이기 때문에 두부정리 과정도 대충 넘길 수 없습니다.

기초 시공, 파일과 철근을 하나의 구조로 만든다

기초지반과 파일 두부정리가 끝나면 기초콘크리트를 시공할 준비를 합니다. 일반적으로 기초철근을 배근하고 필요한 거푸집을 설치한 뒤 콘크리트를 타설하는 순서로 진행합니다.

이 과정에서는 파일 위치와 철근이 서로 간섭하지 않는지, 설계된 철근 배근과 기초 크기 및 높이가 맞는지를 확인해야 합니다. 특히 콘크리트가 타설되고 나면 철근이나 파일 연결부를 다시 눈으로 확인하기 어렵기 때문에 타설 전에 검측을 꼼꼼하게 하는 것이 중요합니다.

콘크리트를 타설한 뒤에는 양생과 품질관리를 거쳐 다음 공정으로 넘어갑니다. 이후 기초 위에 교각이나 교대가 올라가면서 교량의 하부구조가 완성되어 갑니다.

파일기초 공사를 순서대로 보면 파일 시공으로 시작해서 가시설과 터파기로 공간을 만들고, 지하수가 있으면 양수로 작업조건을 확보한 뒤 기초지반을 확인합니다. 그다음 파일 두부를 정리하고 철근과 거푸집을 설치한 후 기초콘크리트를 타설합니다.

각 단계가 따로 떨어져 있는 것처럼 보이지만 실제로는 모두 연결되어 있습니다. 파일 위치가 정확해야 기초를 제대로 만들 수 있고, 터파기와 양수가 제대로 되어야 기초지반을 확인할 수 있으며, 파일 두부가 정확한 높이에 정리되어야 기초철근과 콘크리트 시공이 설계대로 진행될 수 있습니다.

교량은 완성된 모습을 보면 거더와 교각이 먼저 눈에 들어오지만, 그 아래에는 이렇게 많은 기초 공정이 들어갑니다. 특히 하천에 설치하는 교량이라면 가물막이와 물돌리기, 지하수 양수까지 함께 관리해야 하기 때문에 일반적인 육상 기초공사보다 신경 써야 할 부분이 많습니다.

제가 처음 교량공사를 배울 때는 각각의 작업이 왜 필요한지 제대로 알지 못했습니다. 하지만 여러 현장을 경험하면서 파일 하나의 위치와 기초 바닥의 상태, 파일 두부의 높이처럼 처음에는 사소해 보였던 부분들이 결국 교량 전체의 시공 품질과 연결된다는 것을 알게 됐습니다.

결국 파일기초 공사의 기본은 땅속에 있는 것을 정확하게 시공하고, 다음 공정으로 넘어가기 전에 하나씩 확인하는 것입니다. 밖에서는 보이지 않는 기초이지만 교량 전체의 시작이기 때문에 더욱 꼼꼼하게 관리해야 하는 공사라고 생각합니다.

다음 글에서는 이렇게 만들어진 기초 위에 올라가는 교각과 교대의 시공순서에 대해 이야기해보겠습니다. 교각은 단순히 콘크리트 기둥을 만드는 작업이 아니라 철근과 거푸집, 콘크리트 타설, 높이와 위치 관리가 함께 필요한 공정입니다.
