하천공사가 다른 토목공사와 결정적으로 다른 점은 공사 대상이 되는 그 자리에 이미 물이 흐르고 있다는 것입니다. 호안이든 교량 기초든 하천 바닥이나 사면을 손봐야 하는데, 물이 그대로 흐르는 상태에서는 정상적인 작업이 어렵습니다. 그래서 하천공사에 들어가기 전에 가장 먼저 검토하는 것이 가물막이와 물돌리기입니다. 흐르던 물을 공사 구간과 분리하고 작업할 공간을 확보한 뒤에야 본격적인 시공을 시작할 수 있습니다.
가물막이, 물길과 작업공간을 나누는 임시시설
가물막이는 하천 공사구간으로 물이 들어오는 것을 막기 위해 임시로 설치하는 구조물입니다. 영구적으로 남는 시설이 아니라 공사가 끝나면 철거하는 가시설이기 때문에 공사비와 안정성 사이의 균형을 맞추는 것이 중요합니다.
가물막이를 설치한 뒤에는 공사구간 안으로 들어오는 물을 양수하고 필요한 배수시설을 마련해 작업할 수 있는 상태를 만들어야 합니다. 가물막이가 있다고 해서 안쪽이 항상 완전히 마른 상태가 되는 것은 아니기 때문에 누수나 침투수, 지하수 등을 계속 확인하면서 양수작업을 병행하는 경우도 있습니다.
가물막이에서 가장 중요한 것은 단순히 물을 막는 것만이 아닙니다. 공사기간 동안 하천의 수위가 올라가거나 유량이 증가했을 때도 버틸 수 있도록 가물막이의 높이와 구조, 물의 흐름을 함께 검토해야 합니다.
물돌리기, 흐르던 물을 공사구간 밖으로 보낸다
가물막이만 설치한다고 하천의 물이 없어지는 것은 아닙니다. 원래 그 자리로 흐르던 물을 다른 곳으로 보내야 하는데, 이 작업이 물돌리기입니다.
현장 조건에 따라 공사구간 옆이나 하천 내에 임시 물길을 만들어 상류에서 내려오는 물이 공사구간을 지나지 않고 하류로 흘러가도록 유도합니다. 이런 임시 물길을 가배수로라고 합니다.
물돌리기를 계획할 때는 평상시 하천 유량만 보고 판단해서는 안 됩니다. 공사기간 중 비가 많이 내렸을 때 갑자기 유량이 증가할 가능성까지 고려해야 합니다. 가배수로의 단면이 부족하면 물이 넘쳐 가물막이 안쪽으로 들어올 수 있기 때문입니다.
특히 하천은 상류의 강우가 현장까지 전달되기까지 시간이 걸릴 수 있습니다. 현장에는 비가 많이 오지 않았는데도 상류에서 내려온 물 때문에 갑자기 하천 수위가 높아지는 경우도 있어 기상상황과 상류 수계까지 함께 살펴야 합니다.
가체절과 시트파일, 현장 조건에 맞춰 선택한다
가물막이를 만드는 방법은 하천의 규모와 유속, 수심, 지반조건, 공사기간에 따라 달라집니다. 비교적 유량이 적고 작업기간이 짧은 구간에서는 흙이나 사석 등을 이용해 임시 제방 형태의 가체절을 만드는 방법을 적용할 수 있습니다.
반면 유속이 빠르거나 수심이 깊고, 교량 교각처럼 작업공간을 확실하게 확보해야 하는 구간에서는 시트파일을 이용한 가시설을 적용하는 경우가 있습니다. 시트파일은 서로 연결해 벽체를 만들 수 있어 가물막이와 굴착 가시설을 동시에 고려해야 하는 현장에서 활용하기 좋습니다.
교량 교각 주변을 시트파일로 가시설한 현장에서는 우기 전에 주요 가시설을 완료하는 것이 가장 좋지만, 공정상 우기까지 작업이 이어지는 경우도 있습니다. 이런 경우에는 예상되는 수위와 현장조건을 고려해 시트파일의 높이나 가시설 계획을 다시 검토할 필요가 있습니다. 실제 시공방법을 변경하거나 높이를 추가로 확보하는 경우에는 설계검토와 발주처 협의 및 승인이 필요합니다.
어떤 방법을 사용하든 가물막이는 설치하고 끝나는 시설이 아닙니다. 물의 유입, 가물막이의 변형이나 침하, 주변 세굴, 가배수로의 막힘 등을 계속 확인하면서 공사가 끝날 때까지 관리해야 합니다.
갈수기에는 수월하지만 우기에는 상황이 완전히 달라진다
가물막이 공사는 언제 시공하느냐에 따라 난이도가 크게 달라집니다. 갈수기처럼 하천 유량이 적은 시기에 작업하면 물을 관리하기가 상대적으로 수월하고, 가체절이나 가배수로를 설치하는 작업도 편해집니다.
반대로 우기에는 상류에서 갑자기 많은 물이 내려올 수 있기 때문에 항상 긴장해야 합니다. 가물막이의 높이나 가배수로의 규모를 계획할 때도 평상시 수위만 볼 것이 아니라 집중호우에 따른 수위 상승 가능성을 함께 고려해야 합니다.

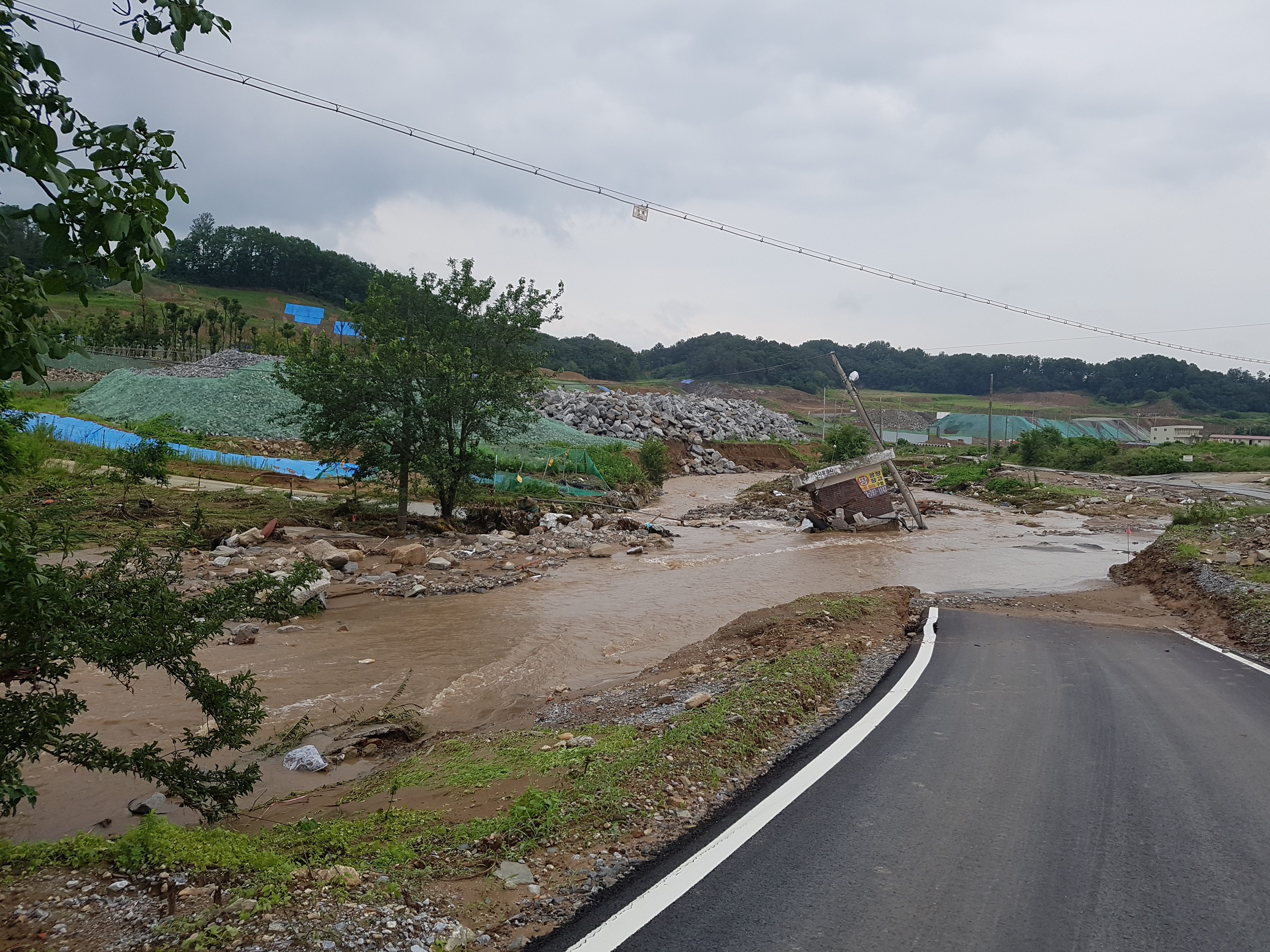

2017년 7월 청주에 집중호우가 심하게 내렸던 때가 있었습니다. 당시에는 비가 너무 많이 와서 지방하천 일부가 크게 유실되고, 소하천은 흔적을 찾기 어려울 정도로 피해를 입은 곳도 있었습니다. 현장에서 그 모습을 직접 보면서 하천이라는 것이 평소와 비가 많이 왔을 때 완전히 다르다는 것을 실감했습니다.
한번은 저희가 공사하던 하천에도 예상하지 못한 일이 있었습니다. 현장 주변에는 큰비가 오지 않았는데 상류 하천에 많은 비가 내리면서 그 물이 저희 현장으로 흘러들어온 것입니다. 결국 애써 만들어 놓았던 가물막이가 많은 물을 견디지 못하고 일부 유실되는 상황까지 발생했습니다.
이런 경험을 하고 나니 하천공사를 할 때는 현장 바로 위의 날씨만 봐서는 안 된다는 생각이 들었습니다. 상류에 또 다른 하천이 연결되어 있으면 그곳에 비가 얼마나 왔는지까지 확인해야 하기 때문입니다.
특히 상류에 저수지가 있는 하천은 더욱 주의해야 합니다. 현장 지역에 비가 내리지 않았더라도 상류의 저수지 수위가 높아져 방류가 이뤄지면 하천 유량이 갑자기 증가할 수 있습니다. 그래서 하천공사를 할 때는 기상예보뿐 아니라 상류의 수계와 저수지 상황까지 관심을 가지고 확인하는 것이 중요합니다.
하천공사에서 이런 변수가 유독 많은 이유는 결국 공사 상대가 물이기 때문인 것 같습니다. 토공사처럼 오늘 작업량을 정하고 장비를 투입한다고 해서 항상 계획대로 진행되는 것이 아닙니다. 물의 양이 갑자기 달라지면 어제까지 괜찮았던 작업구간도 오늘은 위험한 구간이 될 수 있습니다.
가물막이는 임시시설이지만 관리까지가 공사다
가물막이와 물돌리기, 가체절은 각각 따로 떨어진 작업처럼 보이지만 실제로는 하나의 과정으로 연결되어 있습니다. 물길을 다른 곳으로 돌리고, 공사구간을 가물막이로 보호하고, 안쪽에 들어온 물은 양수해서 작업공간을 확보해야 그다음 공정을 진행할 수 있습니다.
그리고 한번 설치했다고 끝나는 것이 아니라 공사기간 동안 계속 상태를 확인해야 합니다. 가물막이가 침하하거나 물이 새는지, 가배수로에 토사나 부유물이 쌓이지 않았는지, 상류에서 갑자기 물이 불어나고 있지는 않은지를 수시로 확인해야 합니다.
특히 우기에는 비가 오기 전에 한 번 점검하는 것만으로도 부족할 때가 있습니다. 비가 내리는 동안이나 비가 그친 직후에도 수위와 가물막이 상태를 확인해야 예상하지 못한 상황에 대응할 수 있습니다.
하천공사는 물이 흐르는 공간에서 사람이 작업할 수 있는 공간을 만들어야 한다는 점에서 다른 공사와 확실히 다릅니다. 그래서 가물막이는 임시시설이지만 그 역할만큼은 절대 가볍게 볼 수 없습니다.
저는 여러 하천공사를 경험하면서 가물막이의 가장 중요한 역할은 물을 완전히 없애는 것이 아니라, 공사기간 동안 물이 지나갈 길과 사람이 작업할 공간을 안전하게 분리하는 것이라고 생각하게 됐습니다. 물길을 제대로 돌리고 가물막이를 안정적으로 유지해야 그 안에서 호안이나 구조물, 기초공사를 차질 없이 진행할 수 있습니다.
다음 글에서는 가물막이 안에서 작업공간을 확보한 뒤 진행하는 하천 터파기와 기초공사에 대해 이야기해보겠습니다. 하천에서는 일반적인 터파기와 달리 지하수와 침투수, 연약한 하상토 등까지 함께 고려해야 하기 때문에 또 다른 현장 경험이 필요합니다.
