터파기를 하다 보면 은근히 자주 만나는 게 지하수입니다. 처음엔 바닥에 물이 좀 고인 정도라 양수기 하나 돌리면 되겠거니 싶은데, 물이 계속 들어오기 시작하면 얘기가 달라집니다. 특히 교량 기초나 PC BOX처럼 깊게 파고 들어가는 구간에서는 지하수 하나 때문에 공정 전체가 늘어지는 경우도 있습니다. 물이 안 빠지면 바닥이 질척해져서 장비 대기도 어렵고, 사질토 지반이면 물 따라 흙까지 같이 움직이는 경우도 생깁니다. 전에 쓴 글에서 첫 현장 얘기를 몇 번 했는데, 그때 3개월 가까이 양수만 하면서 배운 게 이 지하수 문제입니다. 물 나오는 현장은 티가 잘 안 나는데, 관리를 놓치면 공정이 통째로 늘어집니다.
물이 나오면 일단 어디서 오는지부터 봅니다
터파기 중에 물이 나오면 저는 양수기부터 돌리지 않습니다. 먼저 어디서 들어오는 물인지 봅니다. 비 온 뒤 잠깐 고인 물인지, 지하수위가 높아서 그냥 올라오는 물인지, 특정 지층 타고 계속 흘러들어오는 용수인지에 따라 대응이 완전히 달라지거든요. 비 온 직후 일시적으로 고인 거면 배수로 정비하고 집수정으로 처리하면 끝인데, 양수를 계속 돌리는데도 같은 양의 물이 계속 들어오면 그때부터는 단순 배수로 안 됩니다. 이럴 땐 양수기 용량만 키우려 하지 말고, 특정 지층에서 집중적으로 나오는지, 파고 들어갈수록 유입량이 느는지부터 확인해야 합니다. 양수는 목적이 아니라 수단입니다. 원인 확인 안 하고 무작정 물만 빼면 양수기만 계속 돌아가고 공정은 그대로 멈춰 있는 상황이 나옵니다. 그래서 터파기 들어가기 전에 지반조사 자료랑 지하수위 자료부터 확인해두는 게 먼저입니다.
국가법령정보센터 KCS 10 00 00(공통공사 표준시방서) 확인하기
사질토 지반은 특히 신경 써야 합니다

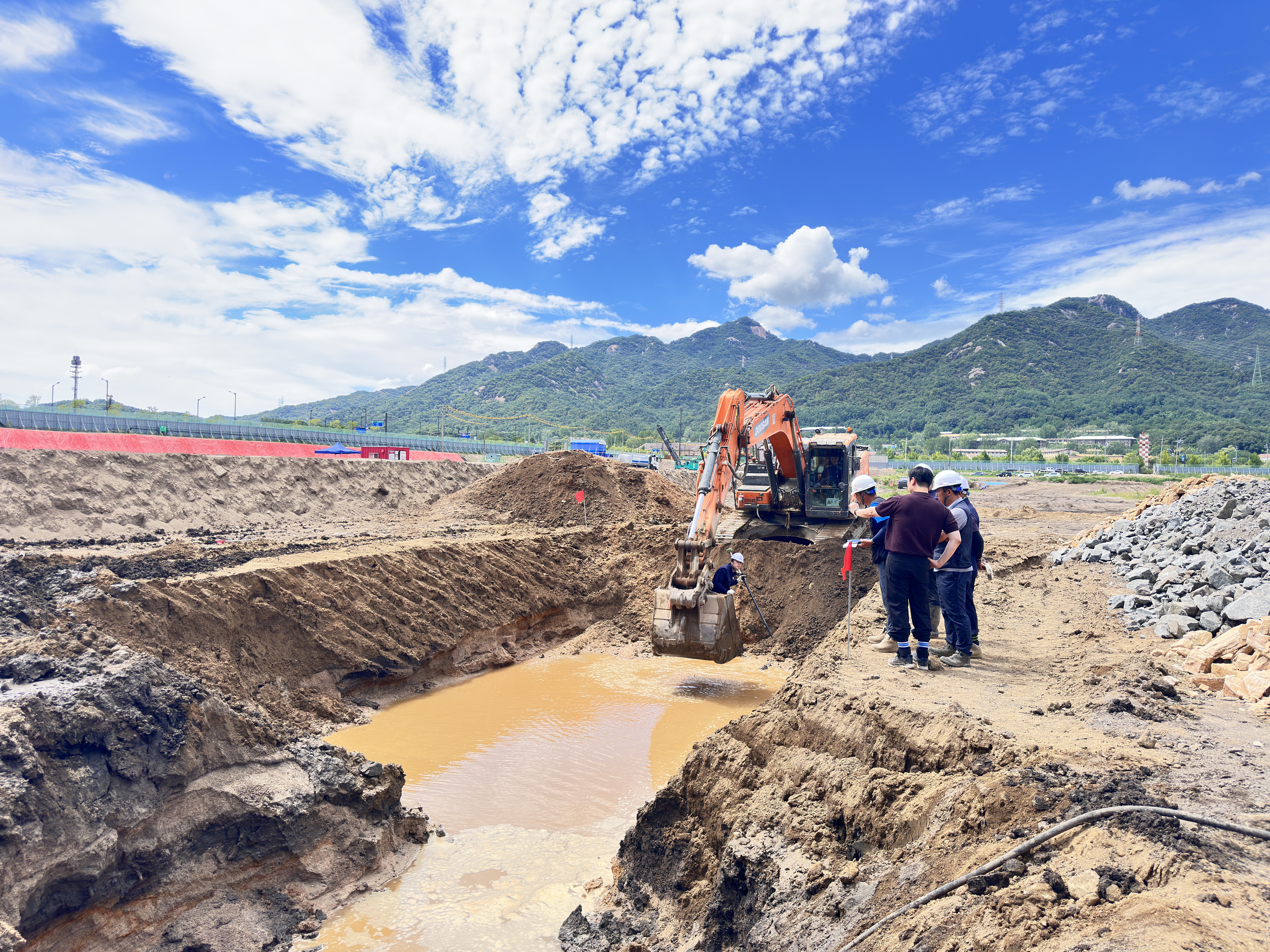

지하수 문제가 유독 까다로운 데가 사질토 지반입니다. 모래가 많으면 물이 잘 통하니까 파는 만큼 지하수가 빠르게 들어옵니다. 지금 제가 있는 의정부 현장도 이런 상황입니다. PC BOX 구간이 지하수위도 높고 토사가 거의 모래에 가까운 사질토라, 터파기만 하면 물이 상당히 많이 나옵니다. 이런 데는 양수기 설치해서 물만 계속 빼는 걸로 끝내면 안 됩니다. 물을 빼는 동안 바닥 상태가 어떻게 바뀌는지, 주변 토사가 움직이는 건 아닌지, 구조물 설치할 작업조건이 확보되는지를 같이 봐야 합니다. PC BOX처럼 구조물이 들어가는 구간은 결국 안정적인 기초면이 나와야 하기 때문에 바닥 상태가 제일 중요합니다.
지금 의정부 현장에서는 암버럭 치환을 협의 중입니다

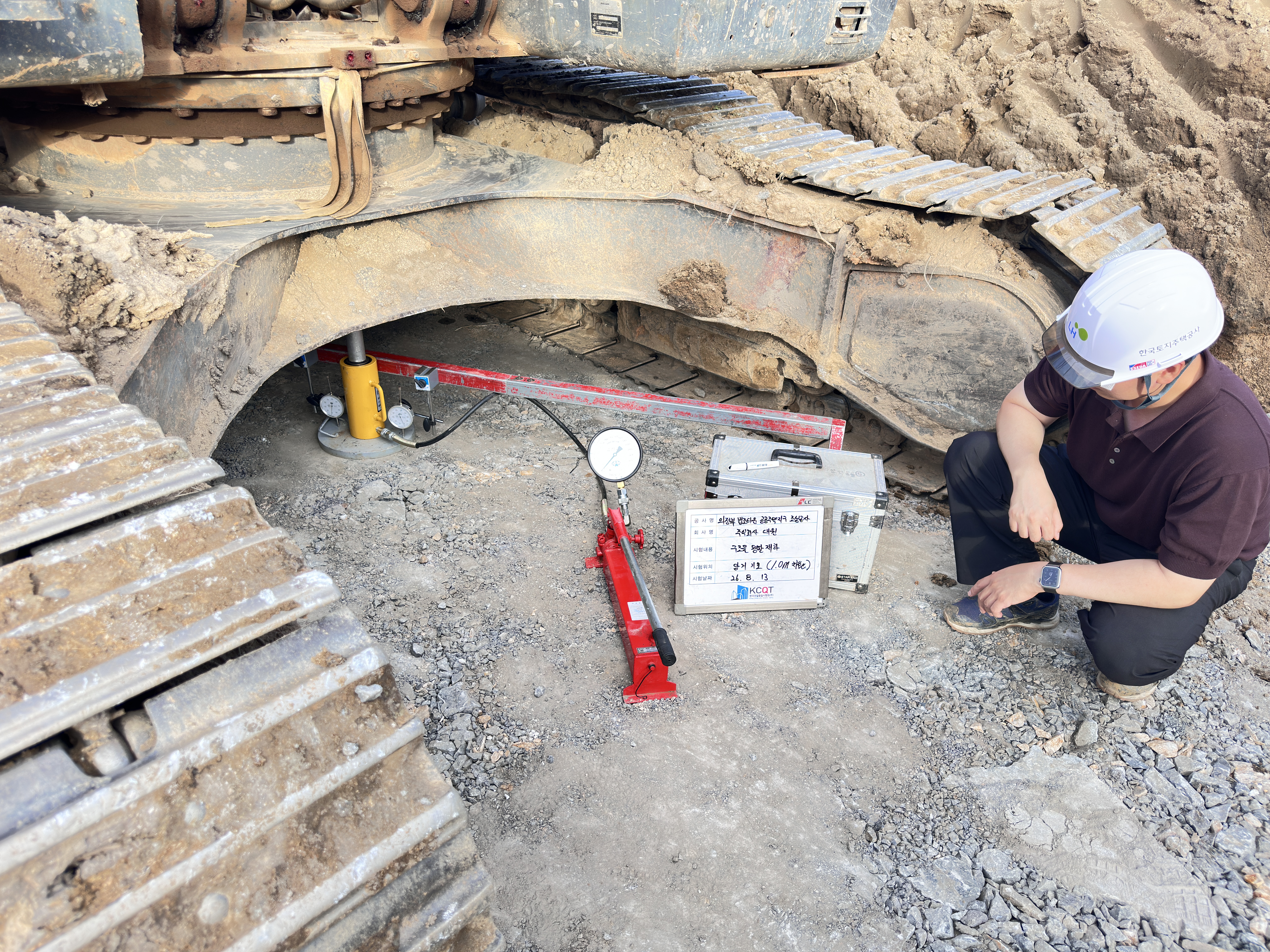

그래서 이 PC BOX 구간은 양수만 계속하는 것 말고 다른 대책도 같이 검토하고 있습니다. 지금은 지하수위를 낮추면서 바닥 지반 상태를 확인하고, 필요하면 기존 토사를 암버럭으로 치환하는 방안을 설계사, 발주처랑 협의하는 중입니다. 여기서 한 가지 짚고 넘어가야 할 게, 암버럭 치환이 지하수 문제의 만능 정답은 아니라는 겁니다. 실제로 적용할지, 치환 범위는 어디까지, 재료 품질은 어떻게, 다짐이랑 배수는 어떻게 할지, 이런 건 지반조건이랑 구조물 설계조건 확인한 뒤에 설계사·발주처 검토와 승인을 받아야 결정됩니다. 지금도 바로 확정한 게 아니라 지하수위랑 지반 조건 확인해가면서 어떤 방법이 맞는지 협의하는 단계입니다. 설계도서대로 그대로 시공하는 경우도 있지만, 막상 파보면 지하수나 토질조건이 예상이랑 다른 경우가 있거든요. 그럴 땐 현장 상황 확인하고 설계사, 발주처랑 같이 현실적인 방법을 찾아야 합니다.
지하수위 낮추는 것과 바닥을 안정시키는 건 다른 얘기입니다
지하수 많은 현장에서는 다들 물을 밖으로 빼는 것만 생각하는데, 실제로는 지하수위를 어떻게 낮출지랑 바닥을 어떻게 안정시킬지를 같이 고민해야 합니다. 물을 계속 빼도 바닥에 물이 남아있으면 구조물 시공할 작업조건 자체가 안 나옵니다. 반대로 무리하게 물만 빼려다 흙까지 같이 움직이면 오히려 지반이 나빠집니다. 국가건설기준에서도 지하수위 아래로 굴착할 때는 펌프 설치, 배관계획, 가배수 계획까지 포함해서 시공계획을 검토하도록 해놨습니다. 특히 교량이나 암거 같은 구조물 기초 터파기는 실제 지층 구성이랑 지하수 상태를 확인하고 설계조건이랑 비교해보는 게 중요합니다.
국가건설기준센터 지반 설계기준(KDS 11 00 00)·지반공사 표준시방서(KCS 11 00 00) 확인하기
양수할 때 조심해야 할 건 물보다 흙입니다
지하수 많은 현장에서 무작정 물을 빨리 빼려고 하면 안 되는 이유가 있습니다. 물이랑 같이 흙이 움직일 수 있어서입니다. 특히 사질토처럼 물이 잘 통하는 지반은 지하수 흐름 따라 세립분이나 토사가 이동할 수 있어서, 바닥이랑 사면 상태를 같이 확인해야 합니다. 물을 빼면서 바닥이 갑자기 질어지거나 일부가 파이듯 움직이는지, 사면에 균열이나 토사 유실이 생기는지 살펴봐야 합니다. 지하수 처리는 그냥 물의 양만 관리하는 게 아니라 지반 안정성까지 같이 관리하는 작업입니다.
비 오면 지하수 문제는 더 복잡해집니다
토공 현장에서 비가 많이 오면 물 관리가 평소보다 훨씬 어려워집니다. 기존 지하수에 빗물까지 더해지니까요. 특히 절토 사면이 넓게 열려 있는 현장은 빗물이 사면 따라 내려오면서 토사까지 같이 끌고 내려오는 경우가 있습니다. 배수로가 제대로 정비 안 돼 있으면 그 물이 그대로 바닥으로 몰립니다. 그래서 우기에는 배수로랑 집수정 상태를 평소보다 자주 확인해야 합니다. 물 다 찬 뒤에 대응하는 것보다 비 오기 전에 물 빠질 길을 먼저 만들어두는 게 훨씬 낫습니다.
양수만으로 안 되는 현장도 있습니다
모든 지하수 문제가 양수기로 해결되는 건 아닙니다. 유입량이 많거나 굴착이 깊고 주변 지반에 영향을 줄 가능성이 있으면, 현장 조건에 따라 차수나 지하수위 저하, 기초면 지반개량이나 치환 같은 다른 방법을 검토해야 할 수도 있습니다. 중요한 건 특정 공법을 무조건 갖다 쓰는 게 아니라 지반조건, 굴착 깊이, 지하수위, 주변 구조물, 배수조건, 기초조건까지 같이 놓고 판단하는 겁니다. 지금 의정부 현장 PC BOX 구간처럼 지하수위 높고 사질토라 물이 많이 나오는 경우라면, 양수량만 늘릴 게 아니라 지하수위 저하랑 바닥 안정성, 필요하면 재료 치환까지 같이 검토하는 게 맞습니다.
물을 잘 다룬다는 것
토목공사는 결국 땅을 다루는 일인데, 땅을 다루다 보면 물을 반드시 만납니다. 오래 하다 보니 물을 어떻게 빼느냐보다, 물이 어디서 들어오고 어디로 보내야 하는지, 물 빼는 과정에서 지반에 문제가 생기진 않는지 판단하는 게 더 중요하다는 걸 알게 됐습니다. 지하수 나오는 현장에서 제일 중요한 건 무조건 빨리 빼는 게 아닙니다. 지반조건이랑 물이 들어오는 원인을 먼저 파악하고, 작업자랑 장비가 안전하게 일할 수 있는 상태를 유지하면서 다음 공정으로 넘어갈 수 있게 관리하는 겁니다. 지금 의정부 현장 PC BOX 구간도 지하수위 높고 사질토라 물이 많이 나오는 만큼, 어떤 방법이 맞을지 설계사, 발주처랑 계속 협의 중입니다. 이 구간 지하수위 저하랑 암버럭 치환 검토가 어떻게 결정되고 실제 시공으로 이어지는지도 나중에 기록해볼 생각입니다. 다음 글에서는 택지조성공사 우수공사 얘기를 해보겠습니다.
