토목 현장 착공 전 측량 실무 (기준점, GPS측량기, 현황측량)

토목공사 첫 단추는 뭐니뭐니해도 측량입니다. 저는 신입 시절 KTX 차량기지 현장에서 첫 3개월은 양수작업 위주로 보냈는데, 그러면서도 광파기 다루는 법은 계속 배워나가는 과정이었습니다. 그렇게 1년 가까이 측량만 했던 것 같습니다. 이전 글에서도 얘기했듯이 그때 현장소장님이 하신 말씀이 아직도 기억에 남습니다. "토목공사에서 제일 중요한 건 측량과 양수 작업이다." 처음엔 그저 힘든 잡일처럼 느껴졌는데, 시간이 지나고 보니 그 말이 맞았습니다. 측량이 흔들리면 그 위에 올라가는 모든 공정이 흔들립니다.

착공 전 기준점 확인이 먼저다

현장에 들어가서 제일 먼저 하는 일이 설계도서상 기준점(BM, 벤치마크)과 현장에 실제로 설치된 기준점을 대조하는 작업입니다. 이게 어긋나 있으면 이후 모든 측점이 함께 틀어지기 때문에, 착공 전에 가장 꼼꼼히 봐야 하는 부분이에요. 신입 시절엔 이 기준점 개념을 제대로 모른 채로 무작정 선임을 따라다니기만 했는데, 나중에 알고 보니 그날 하루 종일 걸었던 구간 전체가 기준점 하나에서 시작된 거였습니다. 「측량·수로조사 및 지적에 관한 법률」에서는 측량기준점을 국가기준점과 공공기준점으로 나누고, 공공측량시행자는 국가기준점을 기준으로 별도의 공공기준점을 정하도록 규정하고 있습니다. 현장에서 매번 대조하는 그 기준점이라는 게, 법적으로도 이렇게 위계가 정해져 있는 개념이라는 걸 그때는 잘 몰랐습니다. 그리고 현장에서 측량할 때 광파기는 기준점이 현장 근처에 있고 멀리까지 시야가 트여있어 비교적 수월한 편인데, 레벨 측량(높이 기준을 잡는 측량)은 다릅니다. 레벨은 멀리 볼 수가 없어서, 현장 근처에 수준점(높이의 기준이 되는 점)이 없으면 4km가 넘는 거리를 왕복하며 측량해서 오차를 허용 수준까지 좁혀야 합니다. 예전에 이 오차가 허용 범위를 벗어나서, 수준점에서부터 현장 근처에 기준점 하나를 새로 잡으려고 며칠을 고생했던 적이 있습니다. 기초를 모르고 움직이면 아무리 열심히 해도 남는 게 없다는 걸 그때 배웠습니다.

현황측량, 도면과 실제 지형의 차이 잡아내기

착공 전에는 현황측량을 통해 설계도면과 실제 지반 고저차, 지장물 위치가 얼마나 차이 나는지 확인해야 합니다. 도면은 도면이고 현장은 현장이라, 실제로 가보면 도면에 없던 지장물이 나오거나 고저차가 예상과 다른 경우가 흔합니다. 신입 시절엔 광파기 세우는 것 자체가 불가능에 가까웠습니다. 기준점에 정확히 맞춰야 하고 장비 자체도 수평을 잡아야 하는데, 이게 손에 안 익으니 매일 저녁 숙소에 돌아가서까지 연습했던 기억이 납니다. 처음엔 선임이 기준점에서 광파기로 측량을 하고, 저는 광파기 폴대를 들고 실제 지형을 따라 여기저기 뛰어다니는 역할이었어요. 토목 현장은 산이 많은 곳이 대부분이라, 그 폴대 하나 들고 산을 오르내리며 도면에 없던 굴곡과 지장물을 하나하나 짚어내던 게 지금 생각해도 죽을 맛이었습니다. 그렇게 몸으로 뛰어야 도면과 실제 지형의 차이가 눈에 들어온다는 걸 그때 배웠습니다.

측량 장비와 좌표계도 세대가 바뀌었다

예전에는 광파기(TS, 토탈스테이션 — 각도와 거리를 재는 측량 장비)를 메고 하루 종일 걸어다니며 측점을 하나하나 잡았습니다. 좌표계도 지금과 달라서, 처음엔 BESSEL 좌표계(과거 국내에서 쓰던 측지 좌표계)로 측량을 시작하고, 준공 시점이 돼서야 세계좌표계로 변환하는 방식이 일반적이었어요. 요즘은 완전히 달라졌습니다. GPS측량기로 위성 신호를 받아서 훨씬 빠르고 정확하게 측점을 확인하고, 제가 지금 있는 의정부 현장처럼 처음부터 세계좌표계로 설정돼 있는 곳도 있습니다. 신입 시절 광파기 메고 다니던 저와 지금 GPS측량기로 몇 분 만에 측점을 찍는 후배들을 비교하면, 같은 측량인데도 완전히 다른 일처럼 느껴질 때가 있습니다.

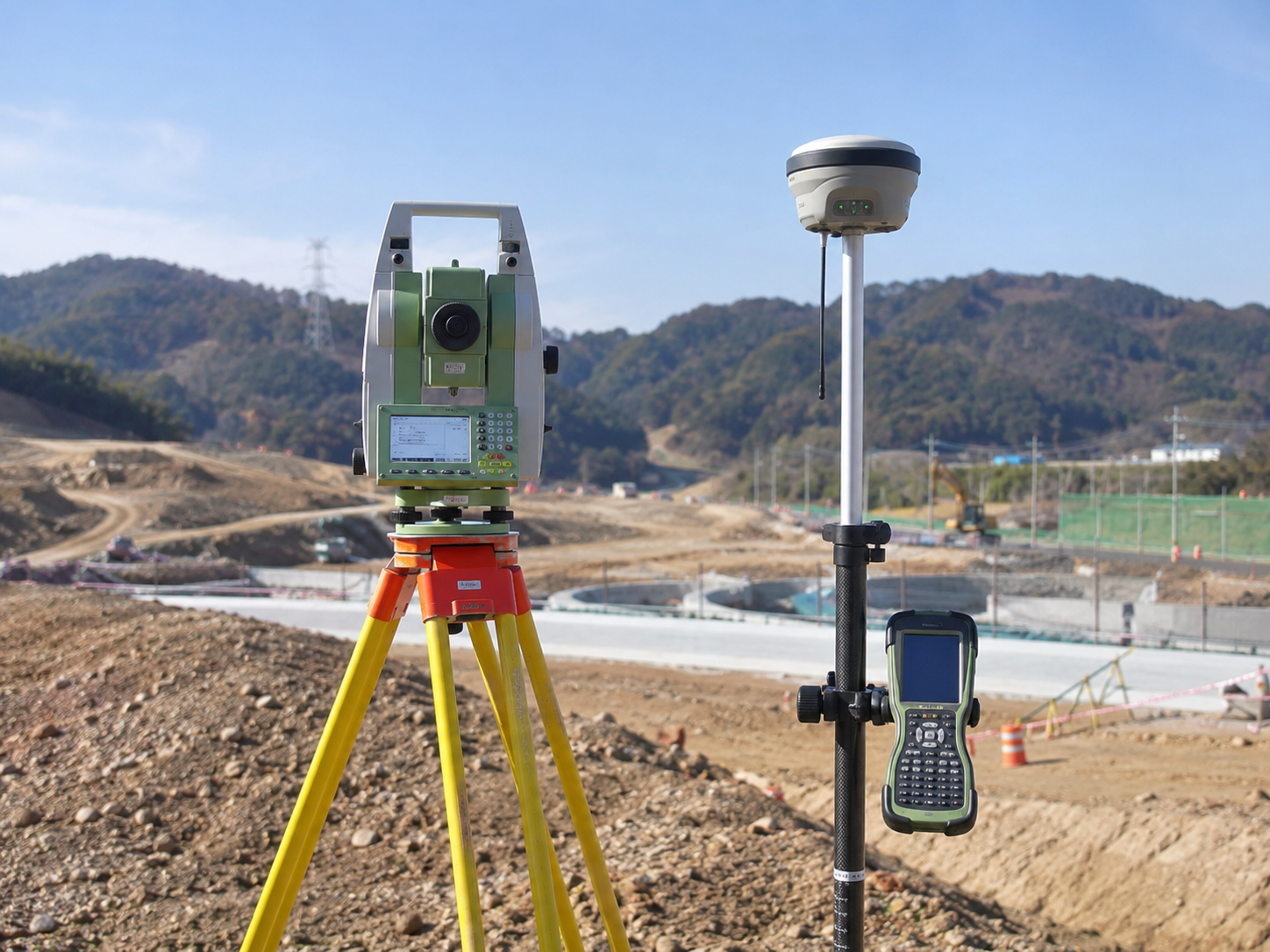

좌측 광파기 , 우측 GPS 측량기

측량 오차가 부르는 후속 공정 문제

착공 초기 측량에서 생긴 작은 오차는 시간이 지날수록 커집니다. 토공사 물량 산정부터 구조물 위치, 심하면 교량 교각 위치까지 영향을 미칠 수 있어서, 처음 기준점과 현황측량 단계에서 오차를 최소화하는 게 무엇보다 중요합니다.

측량과 관련된 세부 기준은 국토지리정보원이 고시하는 공공측량 작업규정에서도 확인할 수 있습니다.

수준점측량은 원칙적으로 기지점 2점 이상에 연결하도록 정하고 있고, 정확도 관리 기준도 별도로 두고 있습니다. 이런 기준을 현장에서 얼마나 지키느냐가 이후 전체 공정의 정확도를 결정한다고 봐도 무리가 없습니다.

착공 전 측량 체크리스트

구분	주요 확인 사항	비고
기준점	설계도서 BM과 현장 기준점 대조	착공 전 최우선 확인
현황측량	지반 고저차, 지장물 위치 확인	도면과 실제 차이 대조
장비/좌표계	GPS측량기 점검, 좌표계 설정 확인	현장별 좌표계 방식 사전 확인

신입 시절 하루 종일 광파기 메고 다니며 배운 "측량과 양수가 제일 중요하다"는 말은, GPS측량기가 나온 지금도 여전히 유효합니다. 장비와 좌표계는 바뀌었지만, 기준점 하나 잘못 잡으면 전체 공정이 흔들린다는 원리는 그대로거든요. 다음 글에서는 현장 가설공사 (가설도로, 가설울타리, 임시전력) 편을 다뤄 보겠습니다.
